Кейс: Два варианта отопления цеха сварных заготовок — проекты инфракрасного и водяного обогрева
Время и местоположение
г. Среднеуральск, ноябрь-декабрь 2024 г.
Объект
Цех отпуска сварных заготовок
Задача
Проектирование системы отопления цеха в двух вариантах: инфракрасными обогревателями и водяными тепловентиляторами.
В рамках разработки проекта инфракрасного отопления выполнить:
- Теплотехнический расчет
- Выбор и размещение оборудования
- Расчет интенсивности излучения в рабочей зоне
- Изготовление чертежей
В рамках выполнения проекта водяного отопления выполнить:
- Теплотехнический расчет
- Выбор и размещение оборудования
- Трассировку системы водяного отопления
- Гидравлический расчет системы с заданием по предварительной балансировке арматуры по отопительным приборам и веткам
- Изготовление чертежей
Комментарий
Требовалось выполнить проект отопления для цеха с газовой печью термического отпуска сварных трубных заготовок общим объемом 1400 м3. Изначально заказчик решил организовать отопительную систему на базе инфракрасных газовых обогревателей, однако позже, когда проект ИК-отопления уже был нами разработан, изменил свое решение в пользу водяных тепловентиляторов в связи с техническими ограничениями узла учета газа и позицией газоснабжающей организации по этому вопросу. Поэтому мы выполнили еще один проект, уже на базе водяных калориферов. Пользуясь случаем, мы можем показать оба варианта проектов отопления.
Фото объекта
Фото цеха отпуска сварных заготовок
Фото цеха отпуска сварных заготовок
Описание работ
Вариант 1: Система отопления на инфракрасных газовых обогревателях
На основании требований заказчика и исходных данных о производственном помещении разработан проект инфракрасного газового отопления.
В рамках работы над проектом составлено техническое задание. Выполнен тепловой расчет, по результатам которого определены расход теплоты на отопление — 157 кВт и на инфильтрацию — 153 кВт. Рассчитана необходимая мощность излучателей, составлена таблица тепловых потерь.
Подобраны темные газовые инфракрасные излучатели Carlieuklima EURAD MSU 6H (4 шт. по 32 кВт) MSC 9 L (8 шт по 27 кВт) потолочного размещения. Для предотвращения врывания холодного воздуха через ворота предусмотрена установка воздушных завес без нагрева.
Подобраны элементы систем автоматики, произведен подбор дымоходов.
Изготовлен комплект рабочих чертежей; составлена спецификация, в которой приведена деталировка по элементам.
Кроме того, установлены расчетные значения интенсивности излучения по полу объекта. Выполнено моделирование контурных полей плотности теплового излучения и температуры поверхности пола.
Подробнее ознакомится с принятыми техническими решениями можно по фрагментам проекта.
Фрагменты проекта инфракрасного отопления цеха
Результаты теплотехнического расчета
План цеха
Продольный разрез цеха
Поперечный раз цеха вблизи места установки излучателей

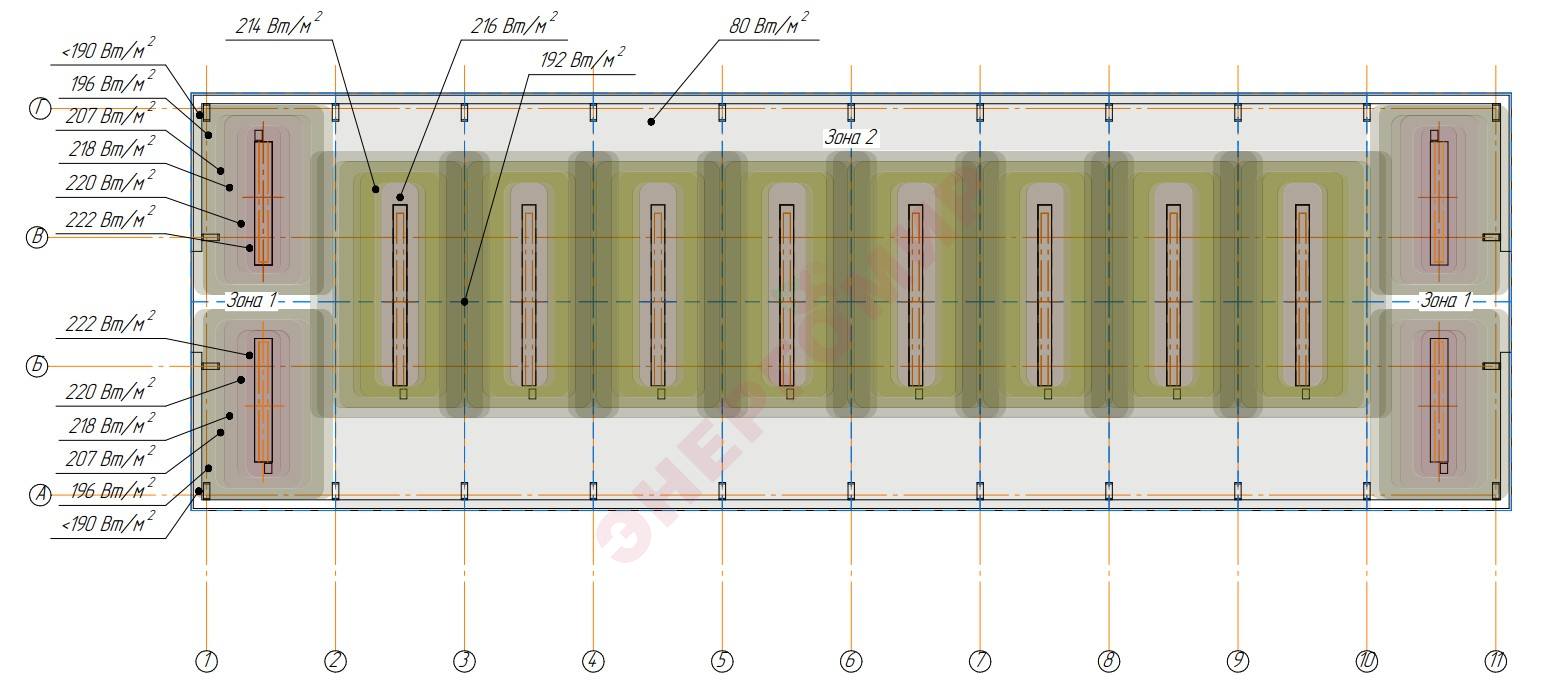

План цеха с результатами расчета интенсивности излучения выполненного по стандартной численной методике
Результаты моделирования контурных полей с температурой пола

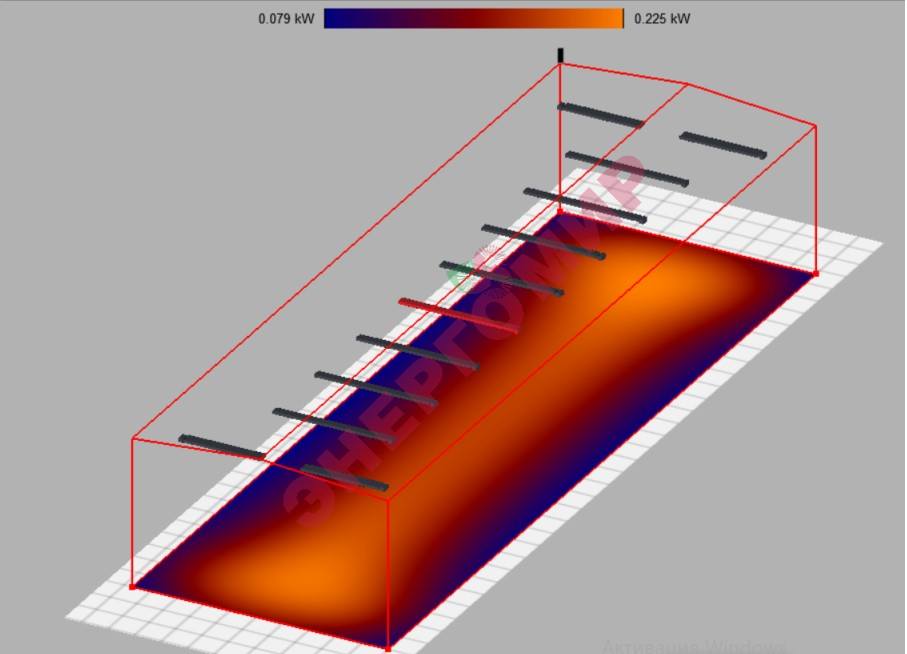

Результаты моделирования контурных полей с плотностью излучения на м2
Результаты моделирования температуры на плане здания
Вариант 2: Система водяного отопления с применением тепловентиляторов (калориферов)
На основании тепловых расчетов, выполненных ранее, рассчитана мощность тепловентиляторов.
Подобраны водяные тепловентиляторы Volcano VR mini (18 шт.) и VR2 (4 шт), также предусмотрено размещение воздушных завес.
Утверждена предварительная трассировка систем, выполнен гидравлический расчет. Подобрана и размещена балансировочная арматура, контрольно-измерительные приборы. Разработан чертеж узла подключения тепловентиляторов.
Разработаны необходимые чертежи стадии «Р», составлена спецификация, даны рекомендации по монтажу.
Фрагменты проекта водяного отопления цеха
Схема трубопроводов системы отопления
План цеха
Продольное сечение цеха
Поперечное сечение цеха вблизи распределительного коллектора и участка обвода воздушных завес трубопроводом
Схема системы с указанием предварительной балансировки арматуры по результатам гидравлического расчета
Итог
Система отопления цеха отпуска сварных заготовок реализовано. Предложенное проектом оборудование поставлено, установлено и запущено в работу, успешно эксплуатируется.
