Кейс: Горелка для сушильного барабана асфальтосмесительной установки Кредмаш ДС-158

Время и местоположение

г.Тюмень, сентябрь-октябрь 2026 г.

Объект

Асфальтосмесительная установка Кредмаш ДС-158

Задача

Оснащение сушильного барабана АБЗ ДС-158 газовой горелкой

Описание работ

Сбор исходных данных

В рамках модернизации асфальтосмесительной установки Кредмаш ДС-158 требовалось заменить горелку топочного агрегата сушильного барабана в связи с переходом на газовое топливо.

На старте работ наши специалисты изучили документацию, специальную литературу и сведения, полученные от заказчика. На основании этих материалов были определены рабочие параметры сушильного барабана: производительность, габариты, температурный режим и другие характеристики. Отдельно уточнили требования к управлению и автоматизации.

Максимальная производительность сушильного вращающегося барабана была установлена — 56 т/ч. Также установили габариты барабана и иные данные, необходимые для дальнейших расчетов.

Формирование требований к оборудованию

На основе собранной информации мы выполнили теплотехнические расчеты. Они позволили определить мощность горелки, требуемые габариты устройства (например, длину огневой головы), режим работы, давление газа и состав комплектации.

Подбор оборудования

С учетом требований, сформированных на предыдущем этапе, для сушильного барабана асфальтосмесительной установки Кредмаш ДС-158 была подобрана газовая горелка Therminator T-3.490 G.E.65 максимальной мощностью 4,9 МВт с модулируемым режимом работы и возможностью удаленного управления из кабины оператора.

Горелочное устройство мы укомплектовали выносным пультом управления и индикации с регулировкой мощности, газовой рампой, менеджером горения, антивибрационным компенсатором и газовым фильтром.

Комплект оборудования согласовали с техническими специалистами заказчика, передали электрическую схему и документацию.

Сопровождение на стадии внедрения

Нашим специалистом были выполнены шеф-монтажные и режимно-наладочные работы, в том числе:

• Внешний осмотр оборудования на объекте
• Проверка установки в проектное положение;
• Проверка места крепления горелки;
• Надзор за установкой горелочного устройства на барабан;
• Надзор за подключением газовой рампы;
• Надзор за электрическим подключением горелки к силовым сетям и системам автоматизации;
• Пробный розжиг горелки;
• Настройка режимов горения горелочного устройства по контрольным точкам в диапазоне тепловой мощности предоставленном заказчиком;
• Проверка автоматики безопасности и регулирования в реальных условиях;
• Вывод на номинальную нагрузку

Оставить заявку на подбор горелки

Фото объекта в процессе монтажа и режимной наладки

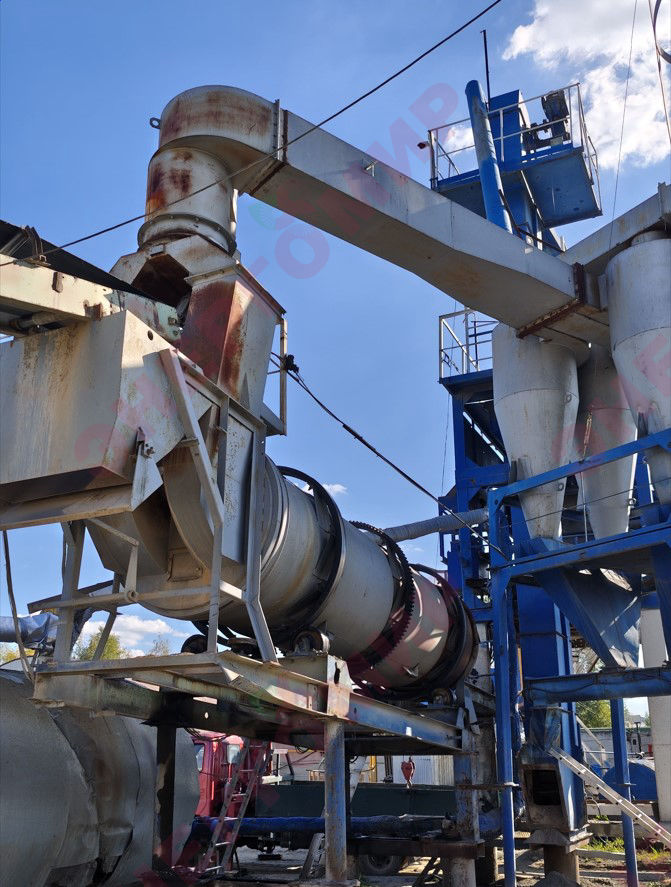

Сушильный барабан асфальтосмесительной установки Кредмаш ДС-158

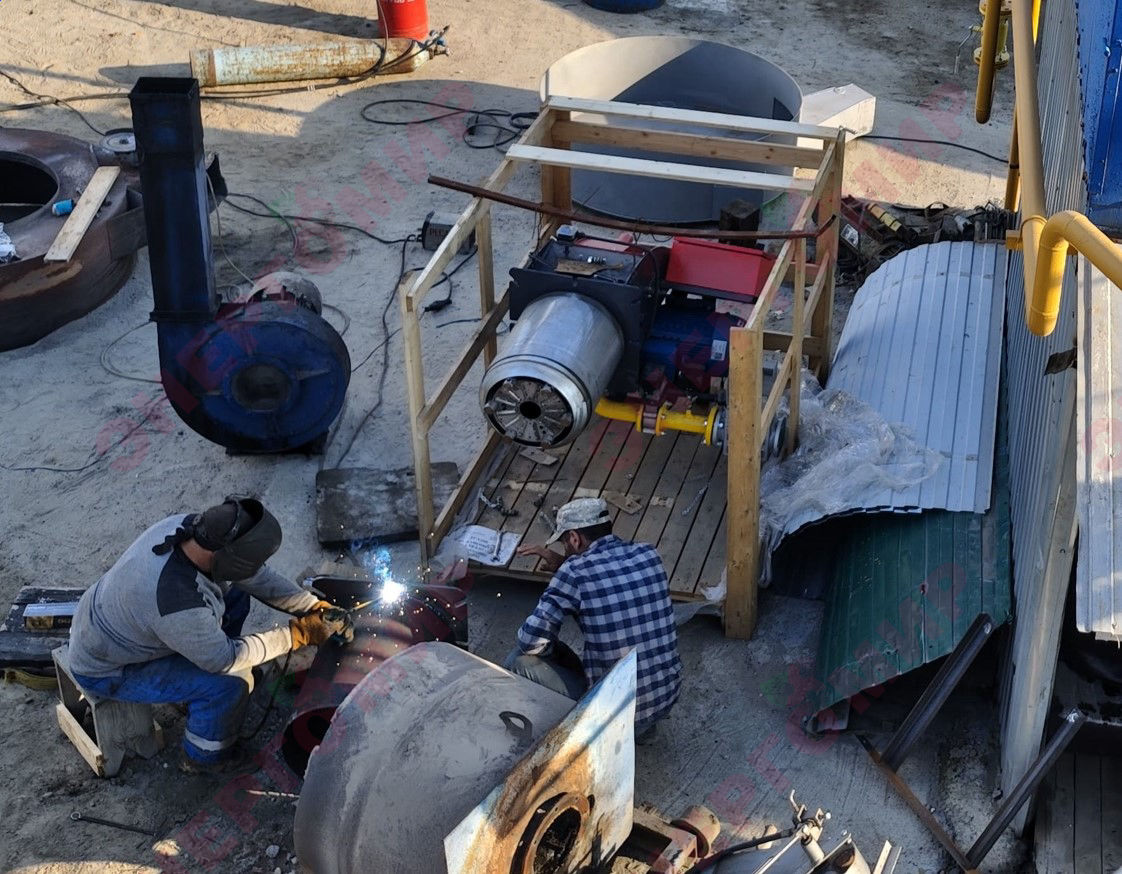

Процесс подготовки к монтажу

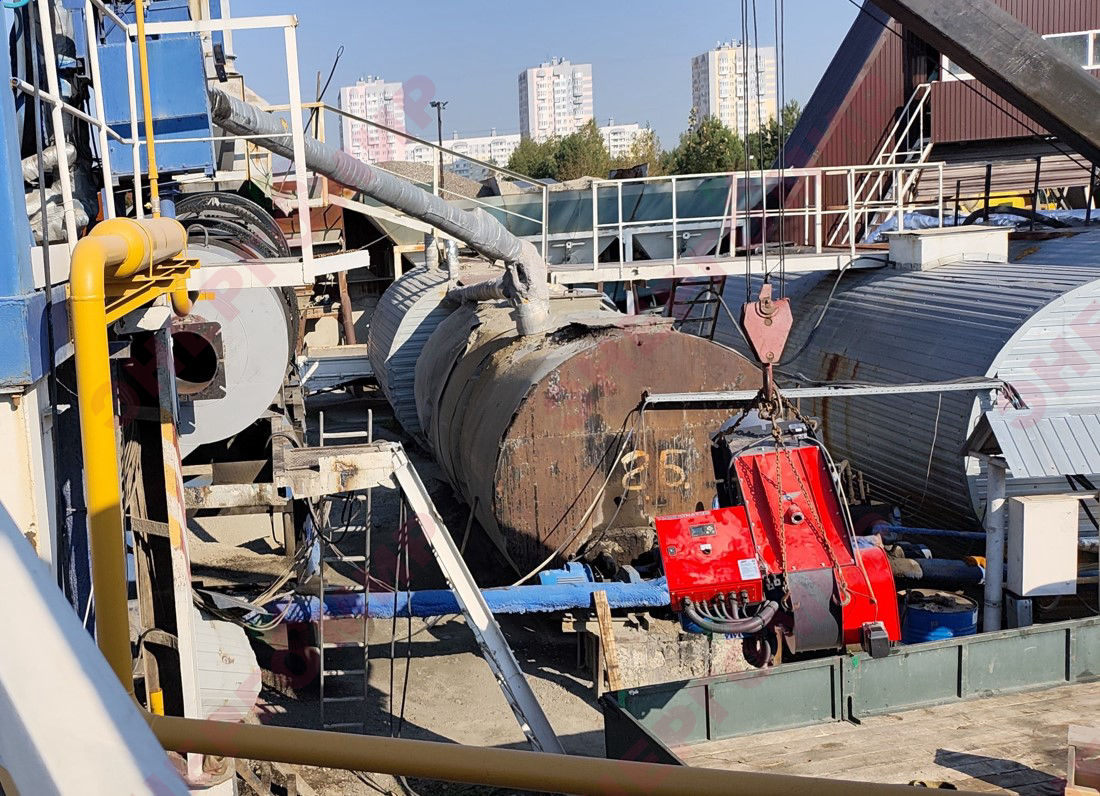

Процесс установки горелки на сушильный барабан

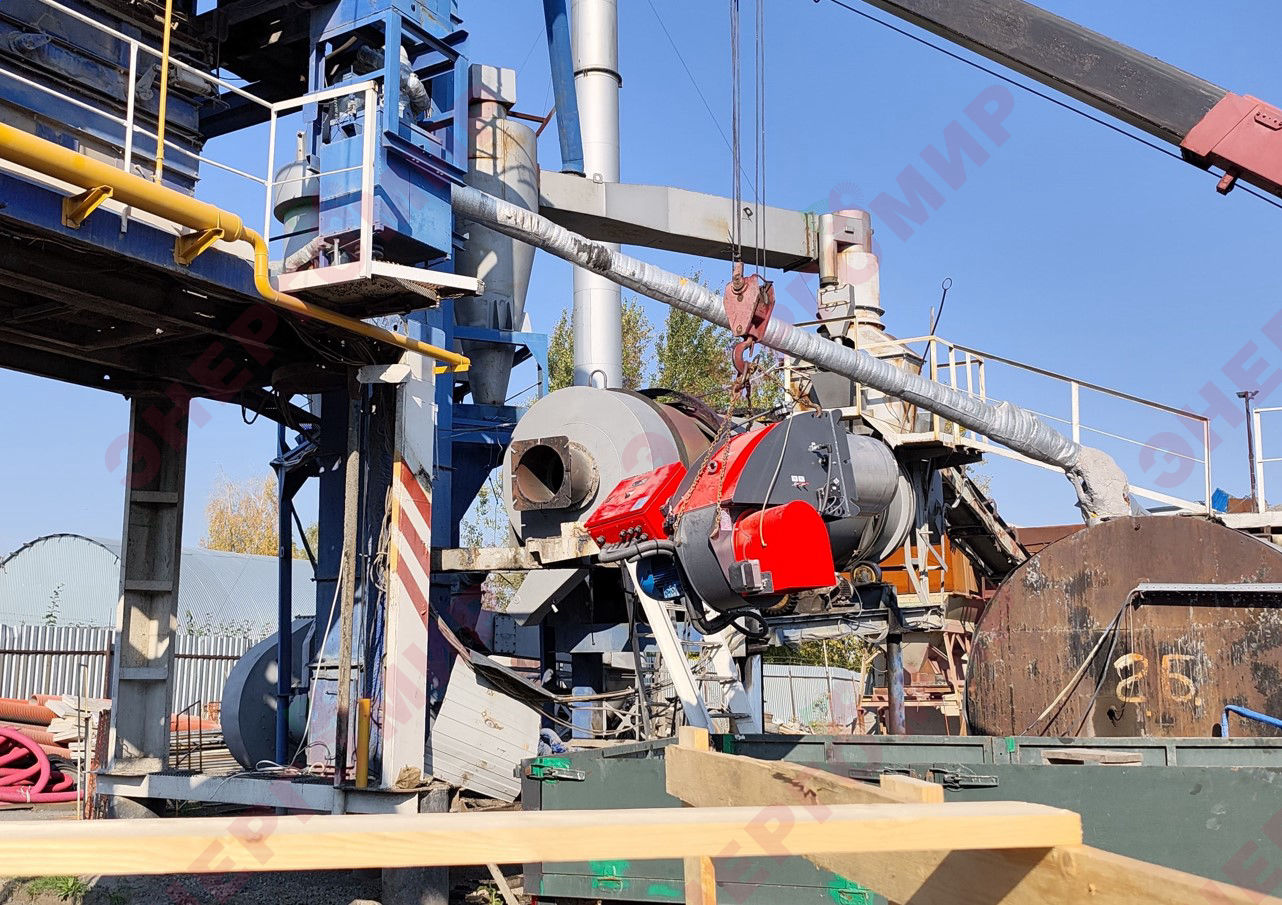

Процесс установки горелки на сушильный барабан

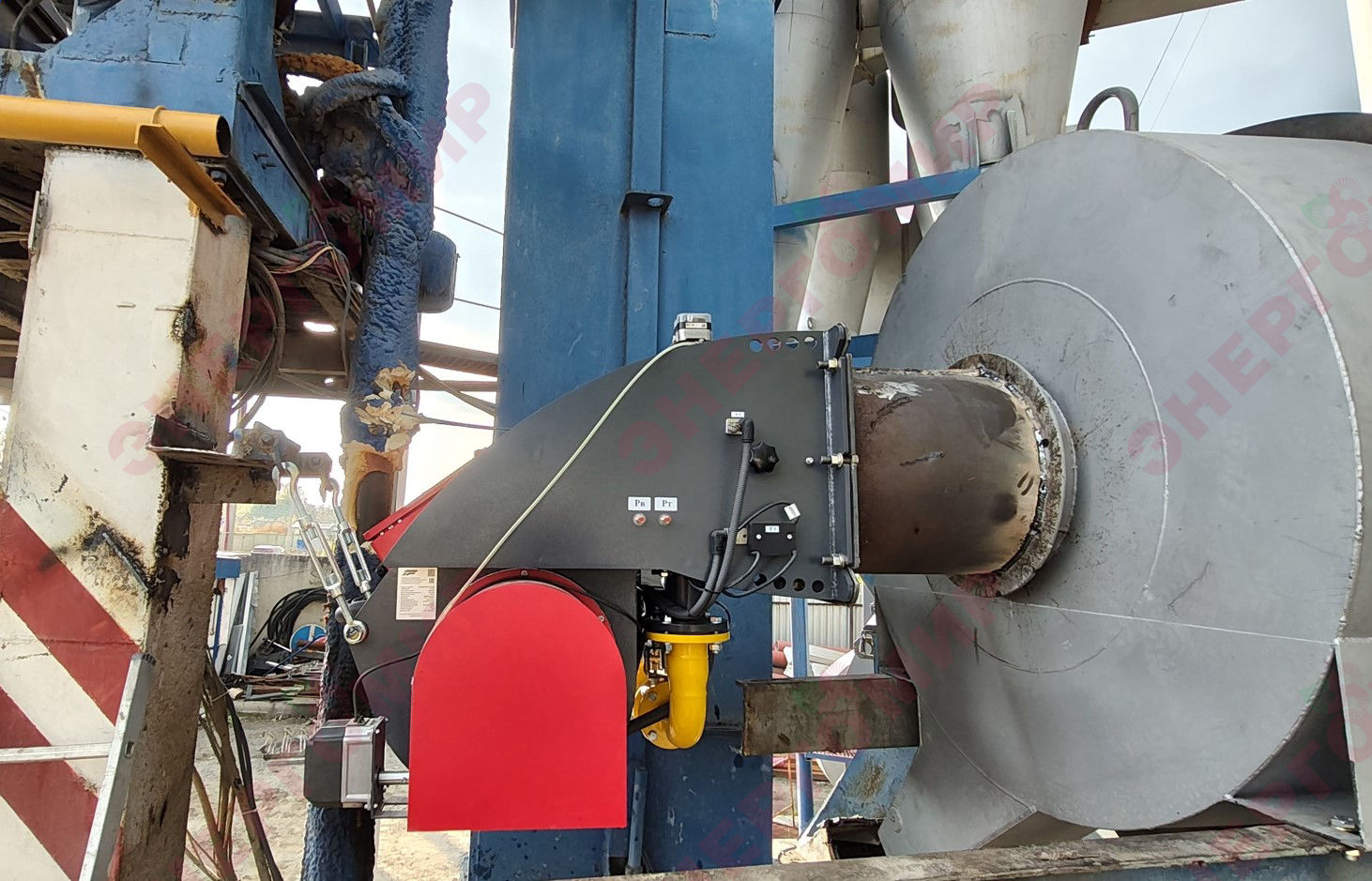

Горелка Therminator, смонтированная на сушильный барабан Кредмаш ДС-158

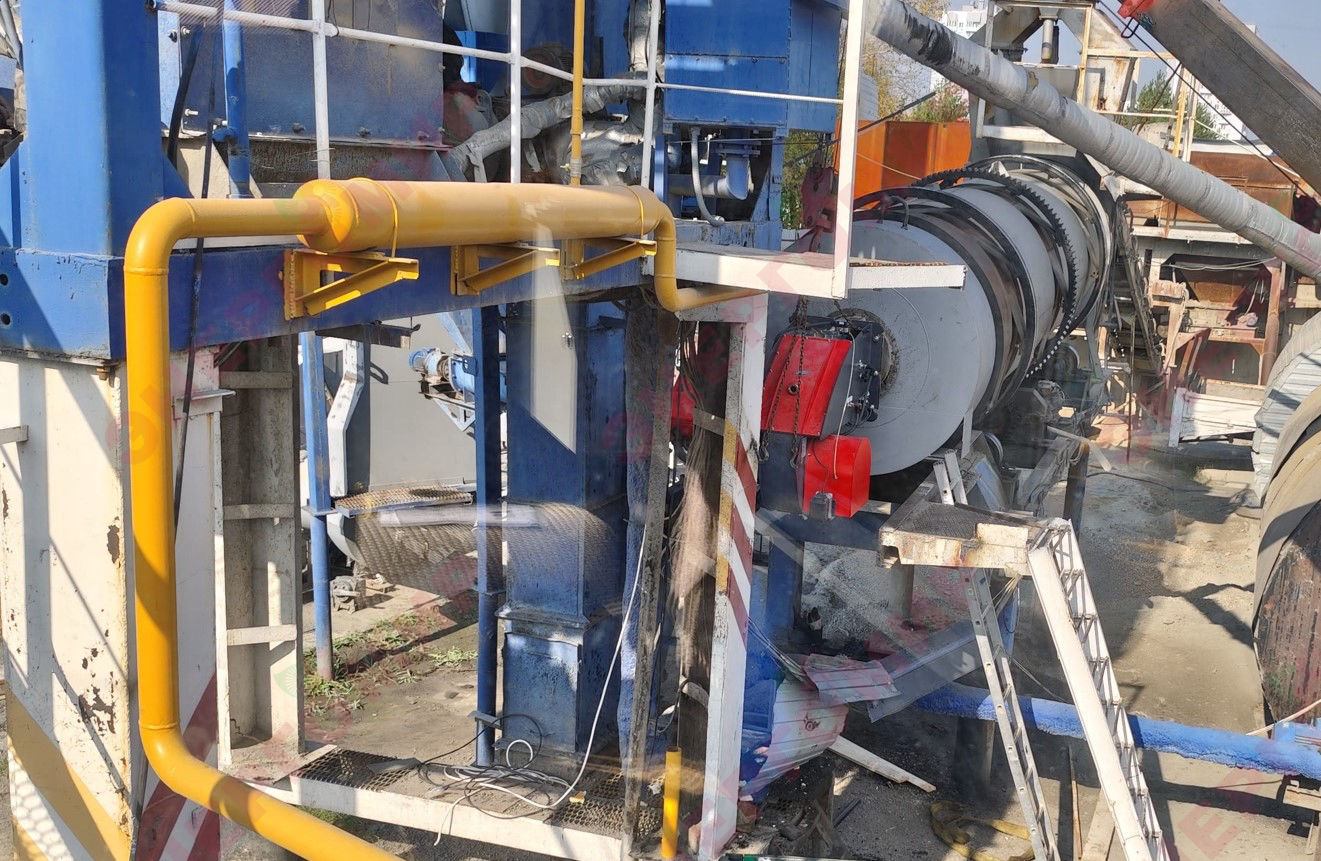

Горелка Therminator и сушильный барабан Кредмаш ДС-158

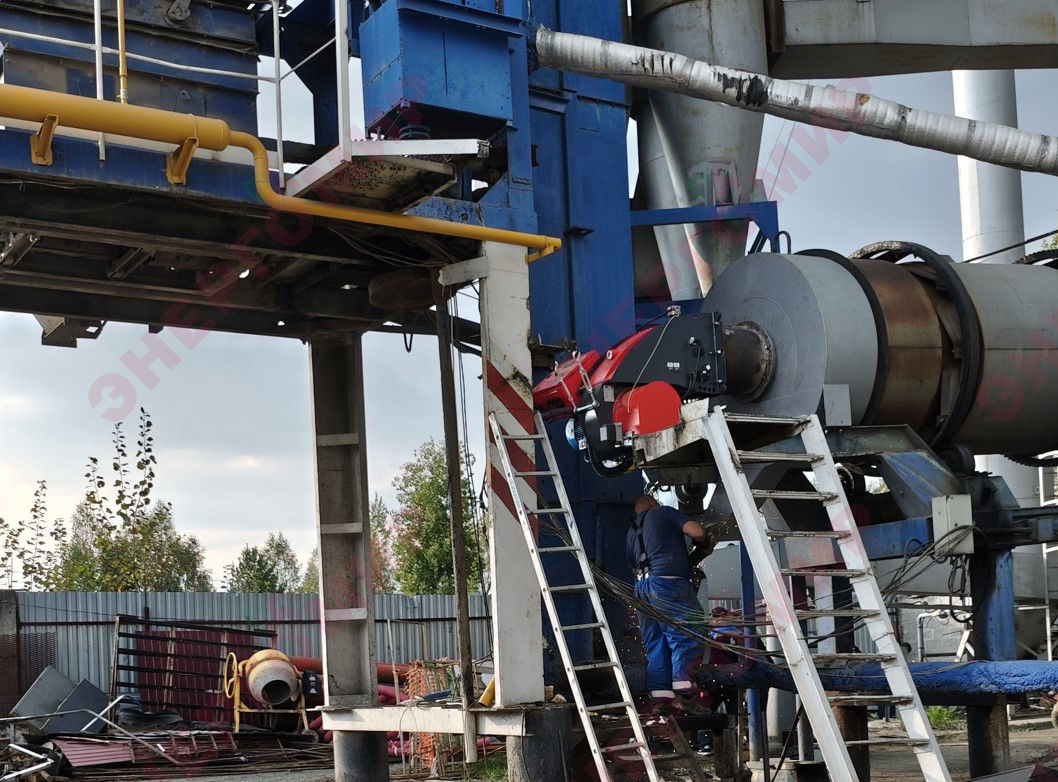

Горелка Therminator и сушильный барабан Кредмаш ДС-158: режимно-наладочные работы

Видео объекта

 Процесс работы сушильного барабана Кредмаш ДС-158 с горелкой Therminator

Итог

Сушильный барабан асфальтосмесительной установки ДС-158 оснащен горелкой на природном газе и эксплуатируется без нареканий.

Тут вы можете ознакомится с таблицей моделей АБЗ и соответствующих им горелок. Также вы можете оставить заявку на подбор горелки к вашему оборудованию.
