Кейс: Обследование и диагностика неисправностей газовой горелки FBR

Время и местоположение

Ноябрь 2025 г. Екатеринбург

Объект

Нефтеперерабатывающая организация

Задача

Техническое обследование и диагностика неисправностей газовой горелки FBR GAS X3/2 CE

Комментарий

На техническое обследование поступила газовая горелка FBR GAS X3/2 CE, которая была установлена на подогревателе нефти, установленном на открытом воздухе. Горелка находилась в эксплуатации больше года, после чего перестала запускаться, уходя в аварию.

Описание работ

Сервисным инженером компании Энергомир были выполнены обследование и диагностика неисправностей горелочного устройства, в ходе которых выявлено:

• Неудовлетворительное внешнее состояние горелки: корпус и навесное оборудование с многочисленными окислами и загрязнениями;

• Следы коррозии на газовом клапане горелки;

• Следы перегрева на голове сгорания (результат неправильной настройки горелки);

• Сильное загрязнение камеры вентиляторного колеса;

• Нарушение центровки вала электродвигателя вентилятора (колесо при вращении задевало корпус горелки).

По результатам диагностики сделан вывод о том, что техническое состояние оборудования не позволяет произвести восстановительный ремонт, дальнейшая эксплуатация горелки невозможна. Основной причиной выхода оборудования из строя явилась эксплуатация в ненадлежащих условиях и неправильная настройка горелки.

Какой бы качественной ни была горелка, если она эксплуатируется в условиях, для которых не предназначена, если установка, ПНР и РНИ выполнены с нарушениями — горелка выйдет из строя (и вероятнее всего не будет подлежать ремонту по гарантии).

Фото объекта

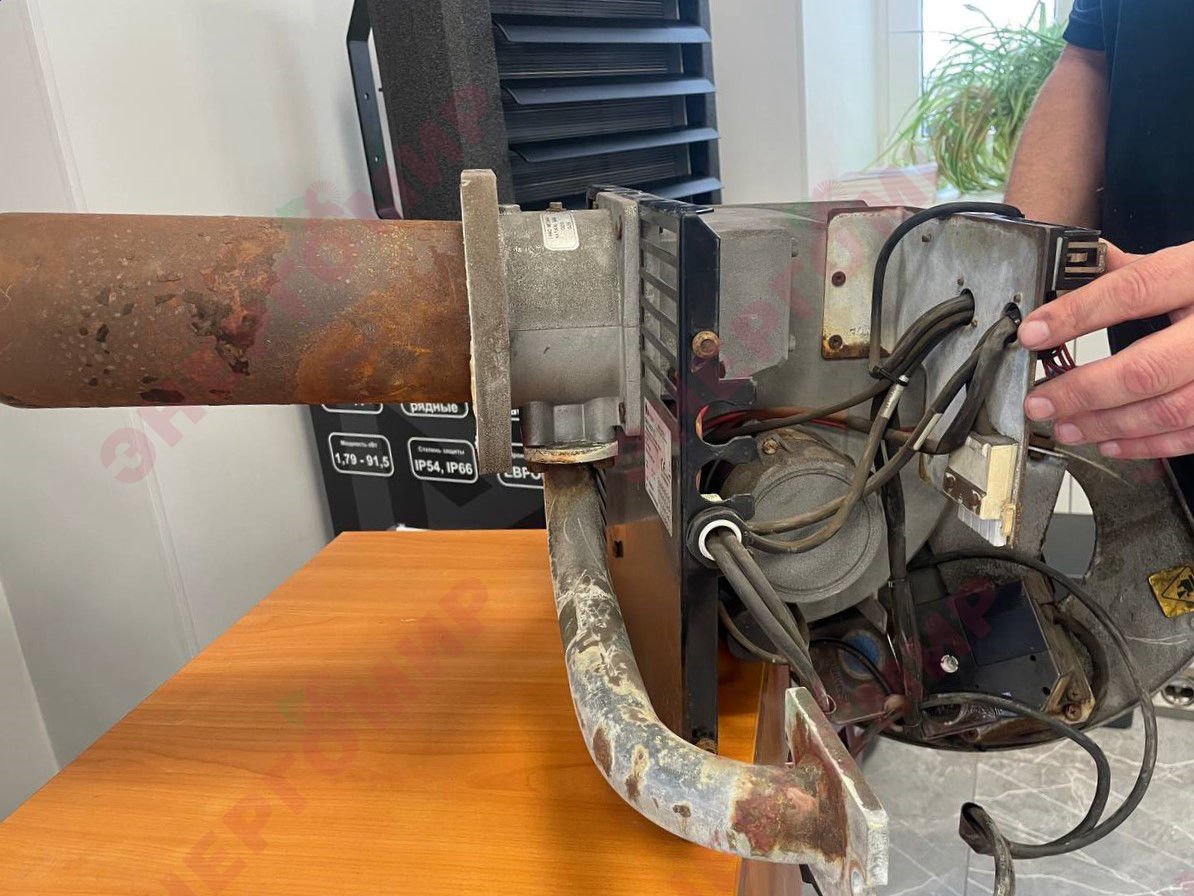

Корпус и навесное оборудование горелки в неудовлетворительном состоянии

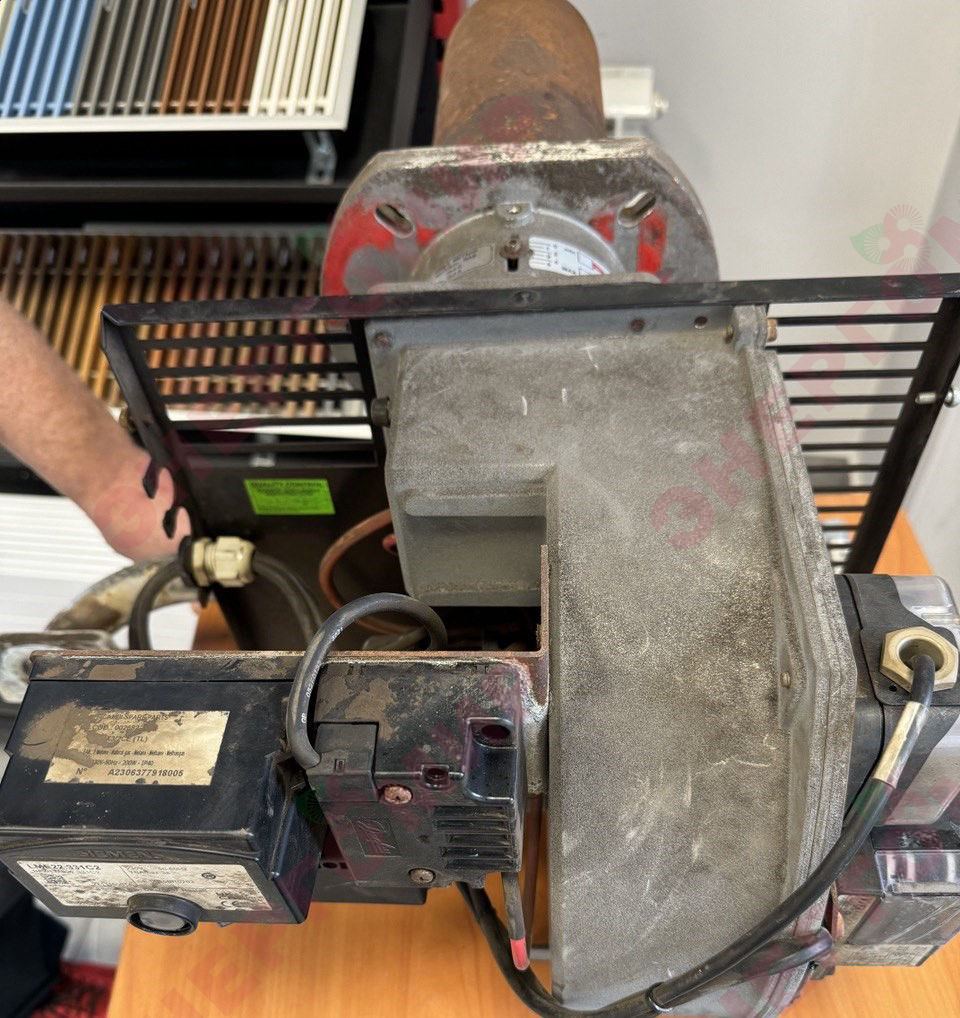

Корпус и навесное оборудование горелки имеют многочисленные окислы и сильные загрязнения



Газовый клапан имеет многочисленные следы окислов и коррозии, что приводит к быстрому выходу оборудования из строя

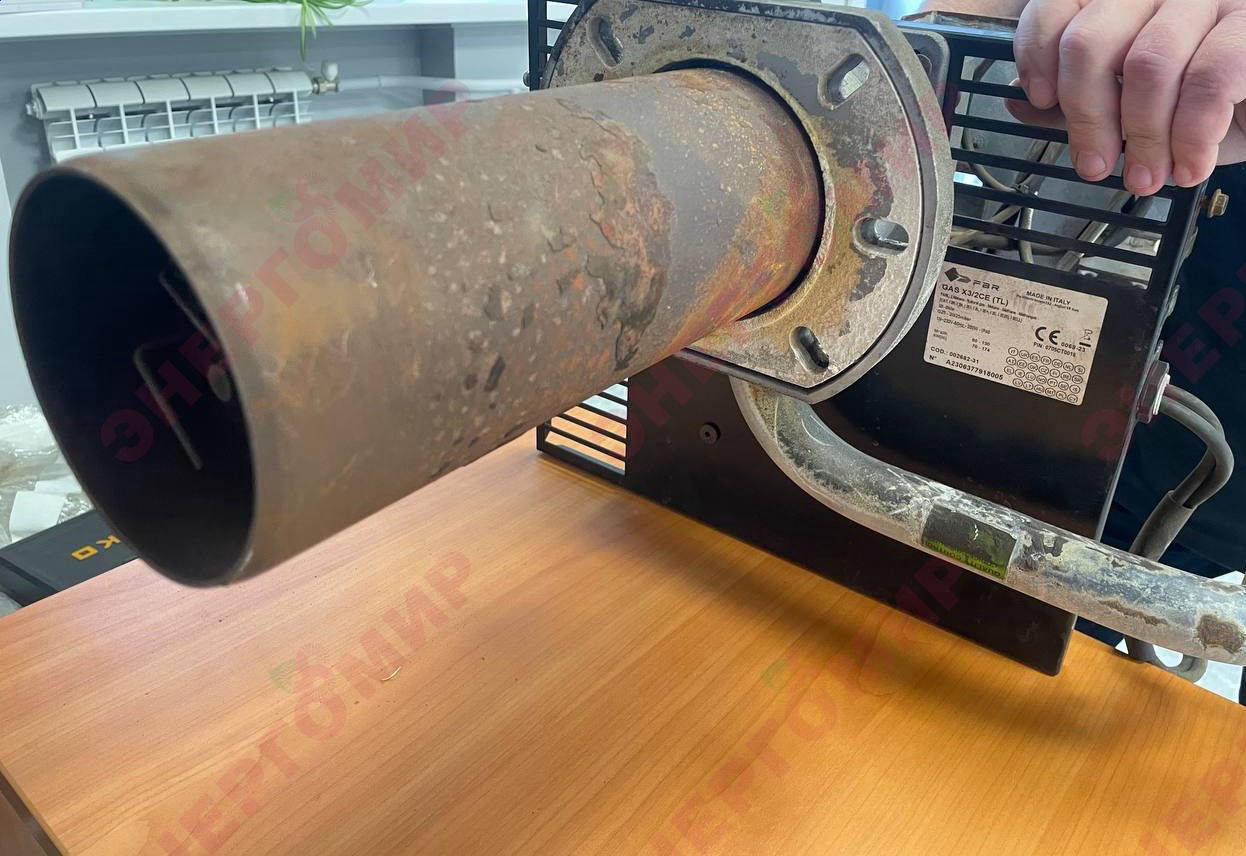

Пламенная труба горелки имеет следы перегрева



Голова сгорания имеет следы перегрева, что говорит о неправильной настройке горелки



Итог

В результате обследования установлена невозможность восстановления существующей горелки. Рекомендовано заменить горелочное устройство.

Также заказчику даны рекомендации по предотвращению преждевременного выхода из строя горелочного оборудования:

• Устанавливать горелочное оборудование необходимо в закрытых помещениях;

• При запуске оборудования требуется обеспечить настройку горелки силами квалифицированных специалистов с определением режимов работы;

• Следует проводить периодическое сервисное обслуживание горелок.

В случаях, когда предполагается эксплуатация горелки в нештатных условиях, частота сервисного обслуживания горелок должна быть увеличена в зависимости от влияния негативного воздействия.
