Кейс: проект и создание совмещенной системы вентиляции и отопления цеха металлообработки
Время и местоположение
Среднеуральск, 2021 г.
Объект
Цех по производству металлоконструкций
Задача
Организация системы воздушного отопления и вентиляции:
- Разработка рабочей и проектной документации
- Поставка теплового оборудования
- Монтаж и пуско-наладочные работы
Комментарий
В рамках капитального ремонта Заказчику требовалось организовать систему вентиляции и обогрева цеха металлообработки до +18 С. В качестве топлива предполагалось сначала использовать дизель, поскольку газификация объекта занимала большое количество времени. После подвода и подключения газопровода планировался переход на природный газ.
Описание выполненных работ
На основании требований заказчика и исходных данных были выполнены проект и рабочая документация совмещенной системы вентиляции и отопления цеха на базе теплогенератора наружного исполнения ВТР-700.
Проектом были предусмотрены приточная система с рециркуляционной подачей воздуха в холодный период, а также подмешиванием свежего воздуха, и вытяжная система с рециркуляцией воздуха через установку в холодный период и выбросом загрязненного воздуха в теплый период.
Проектирование осуществлялось в 3D с использованием BIM-технологий.
Проектирование велось по всем канонам лучших инженерных традиций и с соблюдением всех норм. В ходе проектирования проводилось изучение особенностей технологии конкретного производства, расчет выбросов, их очистка. Проектирование воздуховодов и выбор решеток осуществлялись с учетом конвективных потоков от оборудования и расчетом струй. В ходе работы и монтажа пришлось столкнуться со всеми "прелестями" встраивания новой системы в существующий объект без остановки производственного процесса. Тщательный подход к сбору исходных данных и обмерочным работам позволили обойтись без "сюрпризов" при монтаже и успешно решить поставленные задачи.
Для очищения отработанного воздуха была организована система фильтрации.
Была выполнена поставка теплового и вентиляционного оборудования: теплогенераторов ВТР-700 с дизельной горелкой FBR.
Реализованы монтаж топливной емкости, топливопровода, дымовой трубы; шеф-монтаж теплогенератора, шеф-монтаж наружных воздуховодов, установка горелки.
Выполнены запуск, пусконаладка горелки и теплогенератора.
Через полгода, по окончании процесса газификации цеха, выполнен переподбор горелки — для замены дизельной горелки газовым устройством. Осуществлена поставка газовой горелки FBR.
Фрагменты проекта
Ведомость расчета вредных выбросов
Ведомость расчета требуемого расхода воздуха
Фрагмент 3D вида между осями 1-5 и Б-Г
Схема В1, П1
План помещения цеха
3D-модель системы отопления и вентиляции
3D-модель помещения цеха
Фотографии объекта
Помещение цеха с воздуховодами
Помещение цеха с воздуховодами

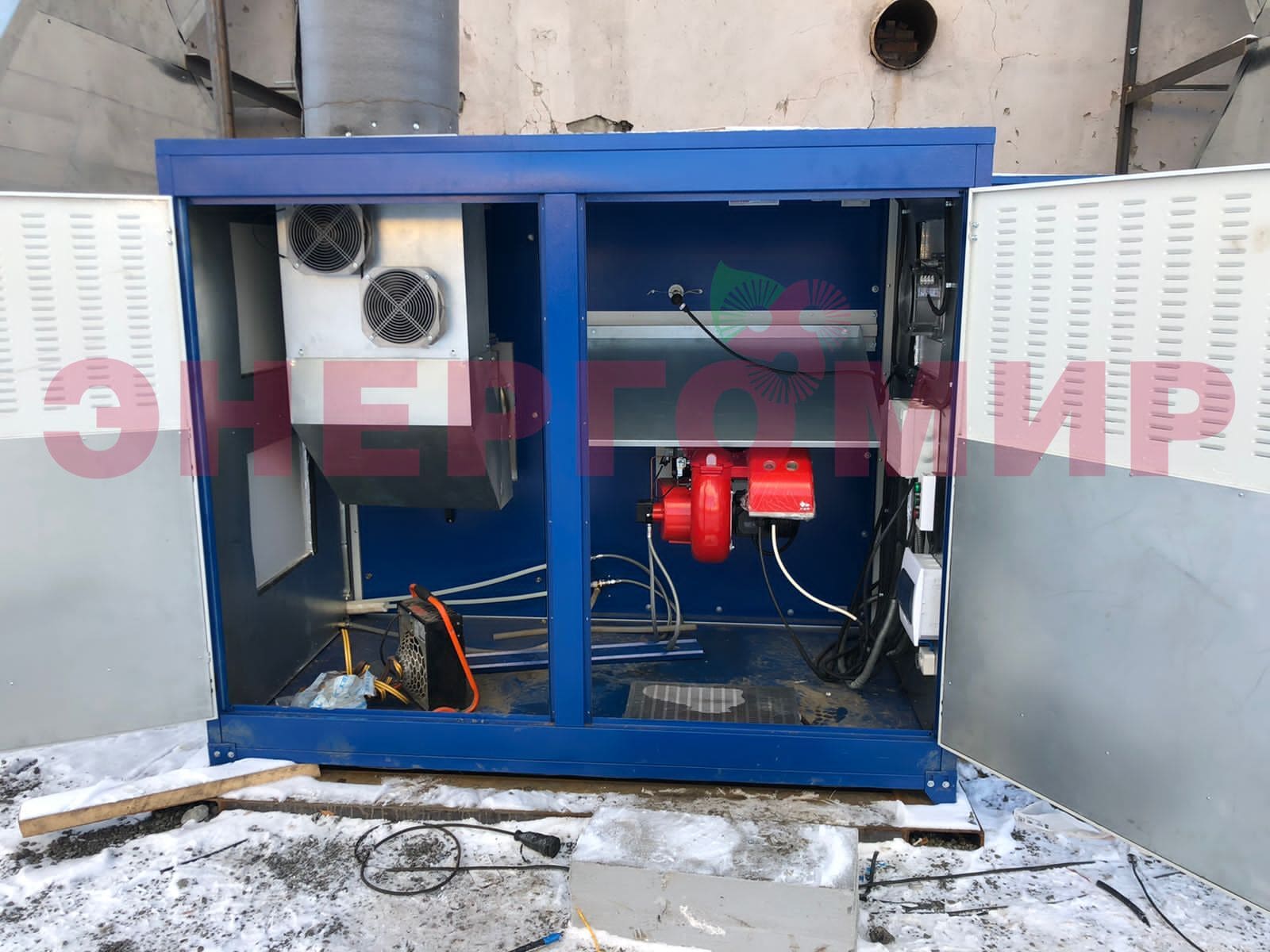

Теплогенератор и горелка в процессе монтажа
Смонтированный теплогенератор с воздуховодами
Итог
На 2022 г. в помещении цеха металлообработки организована эффективная совмещенная система отопления и вентиляции с рециркуляцией воздуха. Эксплуатационные затраты сведены к минимуму.
