Проектирование системы воздушного отопления и вентиляции сварочного цеха, г. Барнаул
Время и местоположение
г. Барнаул, сентябрь-ноябрь 2022 года
Объект
Сварочный цех
Задача
Проектирование системы воздушного отопления и вентиляции:
Разработка технического задания
Теплотехнический расчет
Расчет выделяемых выбросов от сварочных постов, станков плазменной, а также лазерной резки
Выбор схемы вентиляции c учетом выделяемых выбросов
Аэродинамический расчет вентиляционной сети
Изготовление комплекта рабочих чертежей
Комментарий
Задача по проектированию системы вентиляции и воздушного отопления поставлена на этапе подготовки к проведению капитального ремонта цеха сварки. Поскольку процесс сварки проходит с образованием сварочного аэрозоля и токсичных газов, система проектировалась с учетом объемов выделяемых вредных веществ и с обеспечением приоритета соблюдения температурного режима.
Описание выполненных работ
На основании требований заказчика и исходных данных разработан проект системы воздушного отопления и вентиляции.
В рамках работы над проектом выполнен теплотехнический расчет по составу наружных ограждающих конструкций цеха, рассчитаны выделения вредных веществ и требуемые расходы свежего воздуха для их ассимиляции.
Проектом предполагается два режима работы системы: в рабочее время предусмотрена подача теплого воздуха (приточного) в рабочую зону без рециркуляции, а в нерабочее время — с рециркуляцией.
Рециркуляция в нерабочее время позволяет снизить эксплуатационные затраты на отопление и вентиляцию. В рабочее же время применение рециркуляции невозможно как по нормам СП, так и вследствие выделения при сварочных работах веществ с высоким классом опасности.
Соединения марганца и оксидов азота, выделяемые в процессе сварки, имеют высокую температуру, соответственно, меньшую плотность относительно плотности воздуха в рабочей зоне, поэтому они поднимаются до 3-5 метров, где зависают в состоянии аэрозоля, а с течением времени опускаются до зоны дыхания рабочего персонала.
Для улавливания и очистки вредных выделений от оборудования сварочных постов запроектированы системы местных отсосов. Дополнительно поддержание норм ПДК реализуется при помощи общеобменной вентиляции.
Произведены все необходимые расчеты для подбора вентиляционного и отопительного оборудования, рассчитаны значения предварительной настройки ВРУ (воздухораспределительных устройств) и дроссельных-клапанов для балансировки систем и обеспечения параметров микроклимата в рабочей зоне, а именно подвижности и температуры воздуха.
Подобраны вытяжные крышные вентиляторы, а также воздушные завесы, препятствующие вырыванию холодного воздуха в рабочую зону при открытии ворот.
Подробнее ознакомится с принятыми техническими решениями можно по фрагментам проекта.

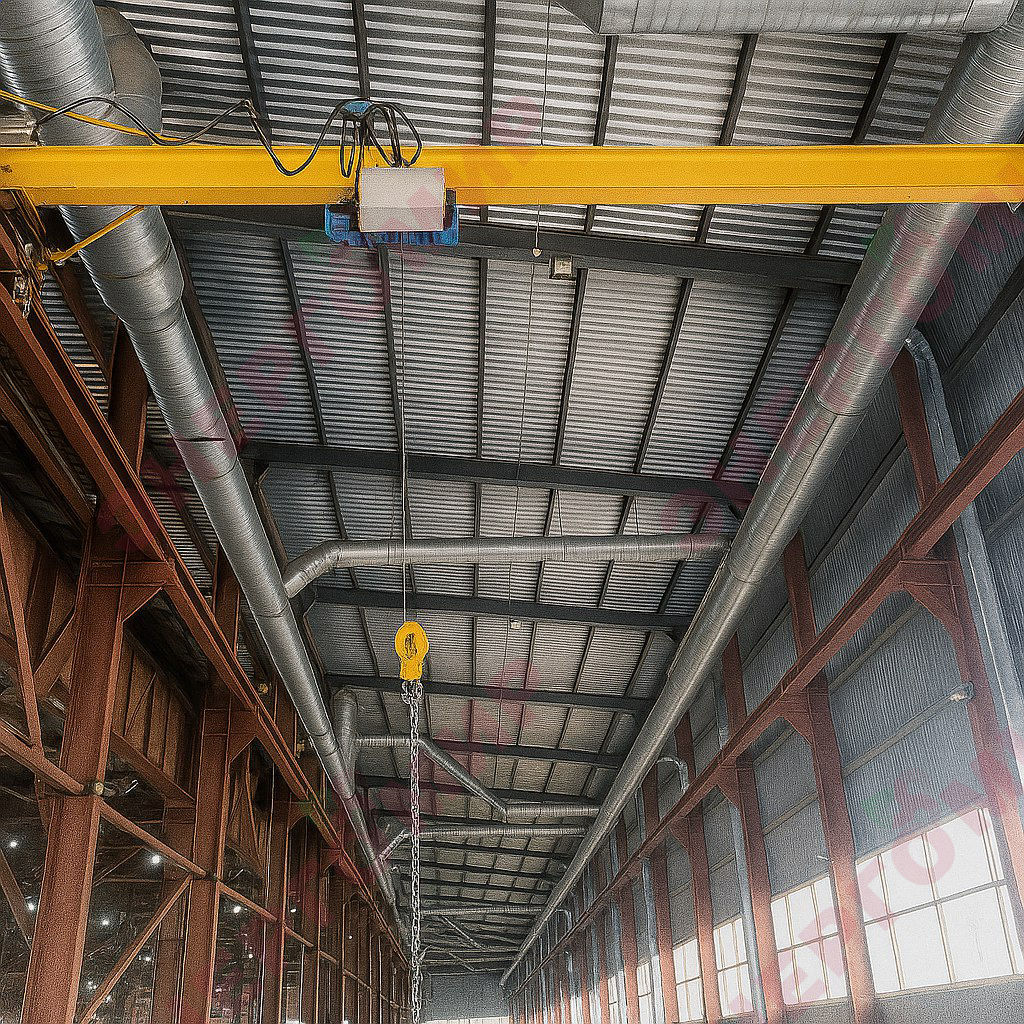

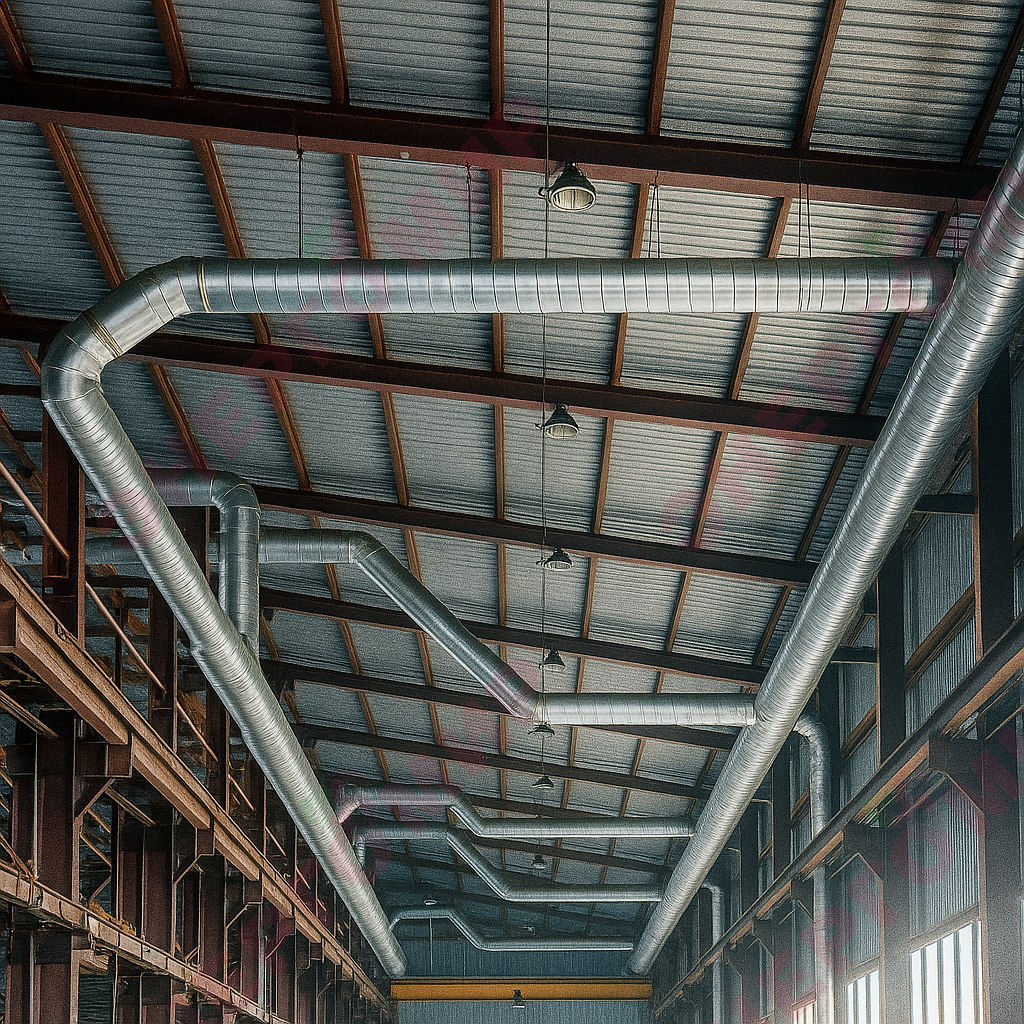

Фотографии объекта
Фрагменты проекта
Ведомость расчета вредных выбросов
Фрагмент плана в осях (-1)-(9) и (А)-(П) на отм.000
Фрагмент плана в осях (0) - (1/2) и (Ж)-(И)
Разрез 2-2, Разрез 4-4
Разрез 3-3, Разрез 5-5
Схема П1
Схема П2

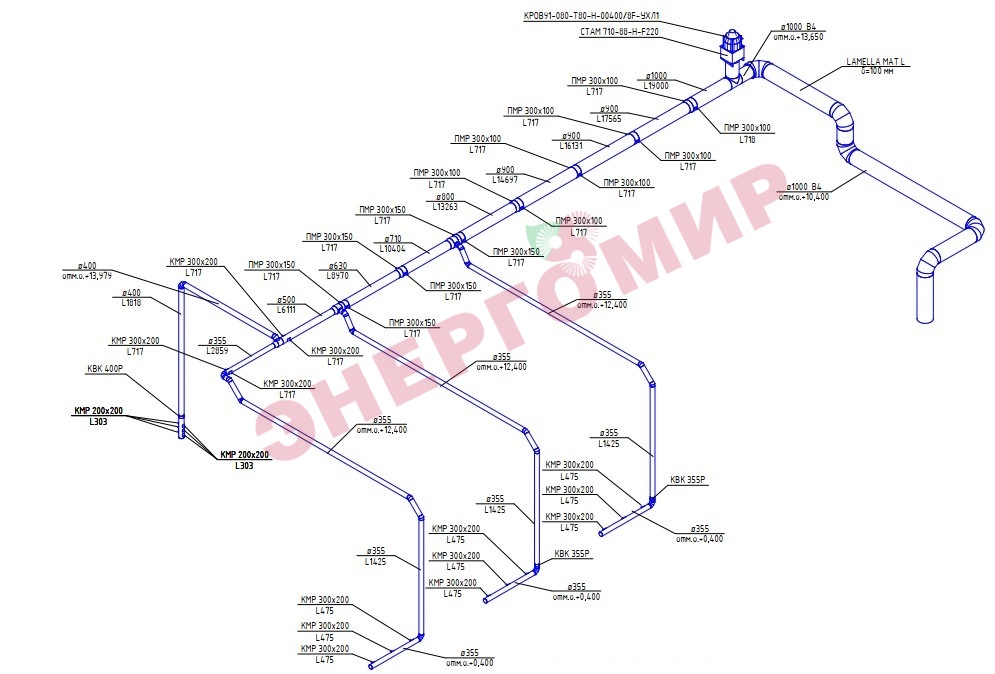

Фрагмент 3Д вида трассировки систем П1, В1 до модульного воздухонагревателя
Фрагмент 3Д вида трассировки систем П4, В4 до модульного воздухонагревателя
Итог
Проект системы вентиляции и отопления сварочного цеха успешно выполнен.
