Кейс: Разработка расчетно-схемного решения системы воздушного отопления промышленного цеха

Время и местоположение

г. Нижневартовск, март-апрель 2026

Объект

Производственный цех

Задача

Разработка расчетно-схемного решения системы воздушного отопления, в том числе:

• Составление технического задания;
• Выбор схемы воздухораспределения в объеме здания;
• Трассировка воздуховодов и промежуточные согласования с заказчиком;
• Расчет и выбор воздухораспределительных устройств;
• Аэродинамический расчет проектируемых систем;
• Подбор основного и вспомогательного оборудования;
• Изготовление чертежей.

А также поставка оборудования, в том числе рекуперативных воздухонагревателей вертикального уличного исполнения Nordmatic VT-O 300 в количестве 2 шт.

Комментарий

Задача по проектированию системы воздушного отопления поставлена для здания с существующей системой отопления на этапе капитального ремонта. На момент обращения организованная система водяного отопления не справлялась с поддержанием требуемых параметров внутреннего воздуха. Кроме того, заказчик хотел снизить расходы на обогрев помещения — существующая система использовала в качестве теплоносителя горячую воду от теплоснабжающей организации, эксплуатация требовала значительных финансовых затрат.

Для решения вышеописанных проблем мы предложили разработать расчетно-схемное решение с выполнением всех необходимых расчетов. Тепловая мощность оборудования определена до начала работ. Основные задачи проектирования:

• равномерное распределение теплого воздуха по объему производственного здания

• выбор воздухораспределительных устройств

• подбор сечения воздуховодов и проведение аэродинамического расчета.

По требованию заказчика (сокращенные сроки разработки, меньшая стоимость) была разработана упрощенная документация, которая не в полном объеме соответствует требованиям ГОСТ к составу рабочей документации, но дает возможность для составления сметы по основному оборудованию и материалам.



Описание выполненных работ

На подготовительном этапе было разработано и согласовано техническое задание, в котором описывались основные требования к оборудованию, были определены зоны размещения, получены исходные данные для трассировки систем воздушного отопления. Предложены трассировка системы воздушного отопления, размещение воздухораспределительных устройств и теплового оборудования.

После согласования выполнен аэродинамический расчет системы и воздухораспределительных устройств, определены характеристики вентиляторов.

Подобрано необходимое для реализации проекта оборудование: воздухораспределительные устройства, балансировочная арматура, рекуперативные воздухонагреватели уличного исполнения VT-O 300 в количестве 2 шт. с газовыми горелками.

Разработаны схемы и спецификации, а также комплект чертежей.

Принцип работы и основные режимы:

По техническому заданию системы воздушного отопления были разделены на 2 обособленные системы для скорейшей реализации одной из них.

Воздушно-отопительная система, обслуживающая часть производственного цеха, состоит из двух газовых рекуперативных воздухонагревателей уличного исполнения, магистральных воздуховодов, клапанов и воздухораспределительных решеток. Система выполнена из воздуховодов из оцинкованной стали. Наружные участки системы изолируются минераловатными плитами толщиной не менее 100 мм, с покрывным герметичным слоем, устойчивым к воздействию окружающей среды.

Спроектированные системы воздушного отопления работают независимо от источника теплоснабжения существующей водяной системы. Источником тепла для новых систем являются газовые теплогенераторы.

Запас мощности новых систем позволяет работать практически весь отопительный период без включения центральной водяной системы отопления.

Так как стоимость тепловой энергии от теплоснабжающих организаций в виде горячей воды кратно выше стоимости газа, который используется для спроектированных систем отопления, техническое решение позволяет значительно снизить эксплуатационные расходы на обогрев цеха.

Кроме того, новая система позволяет существенно увеличить рабочую температуру воздуха в помещении.

При этом у заказчика не возникает необходимости в модернизации существующей системы отопления, пересогласовании ТУ от теплоснабжающей организации и других дополнительных временных и материальных затрат.

Также спроектированная система не требует непрерывной эксплуатации. Режимная карта позволяет как полностью отключить обогрев на время простоя цеха, так и предусмотреть сменную работу с понижением температуры в цеху в ночное время.

Для реализации проекта подобрано все необходимое оборудование: воздухораспределительные устройства, балансировочная арматура, рекуперативные воздухонагреватели Nordmatic VT-O 300 с газовыми горелками.

Подробнее ознакомиться с принятыми техническими решениями можно по фрагментам проекта.

Фрагменты проекта

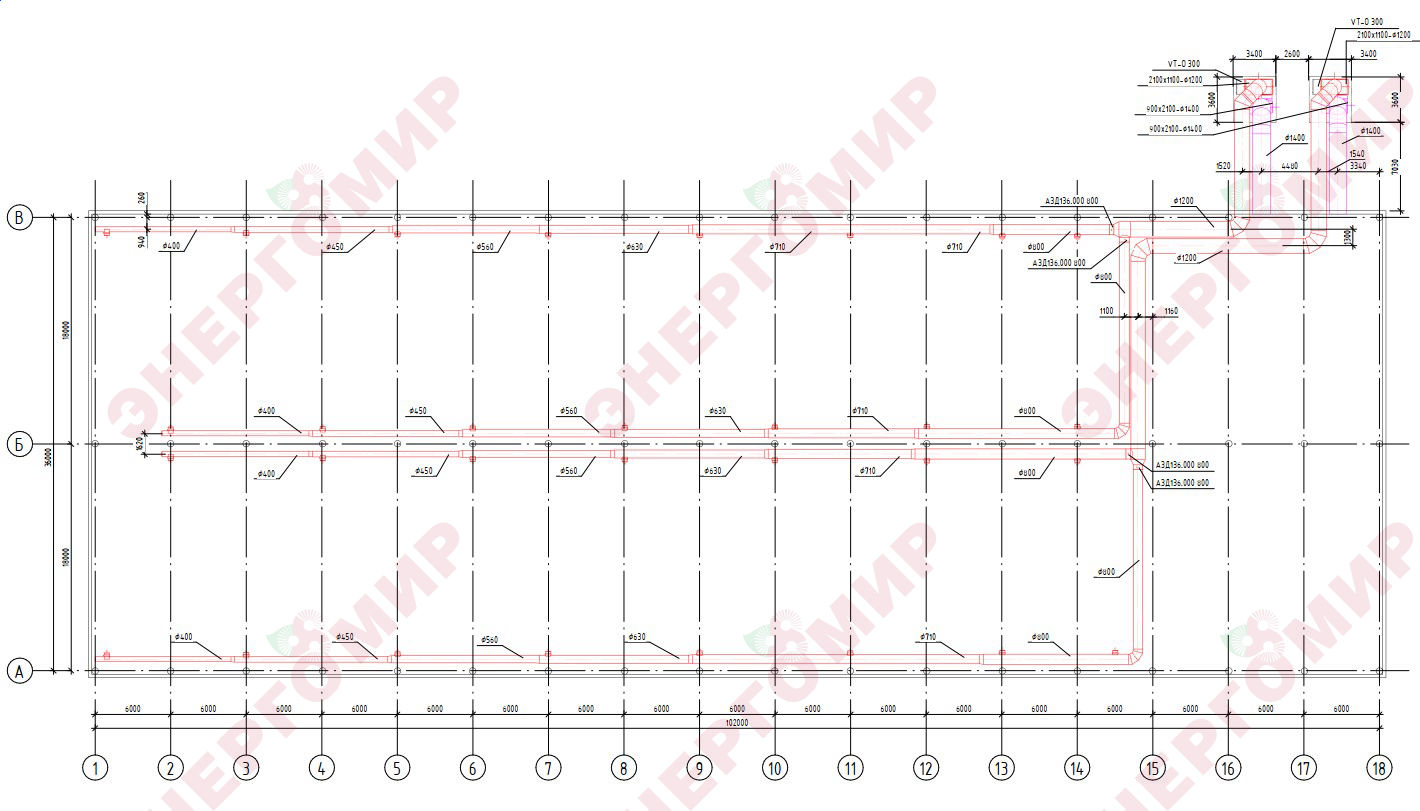

План системы воздушного отопления

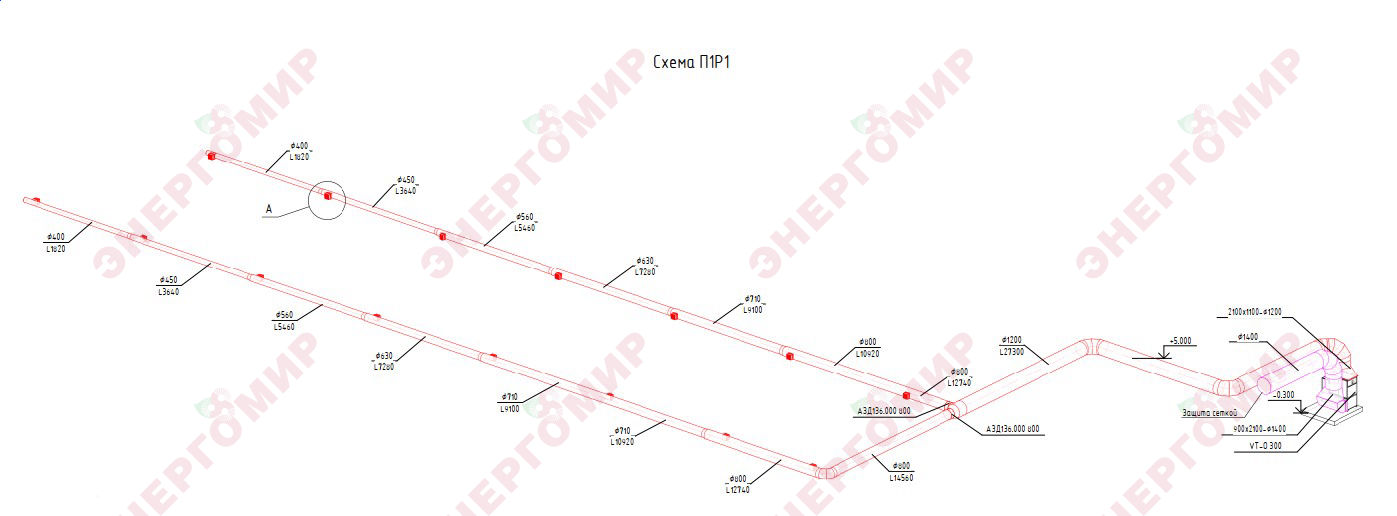

Схема системы воздушного отопления П1Р1

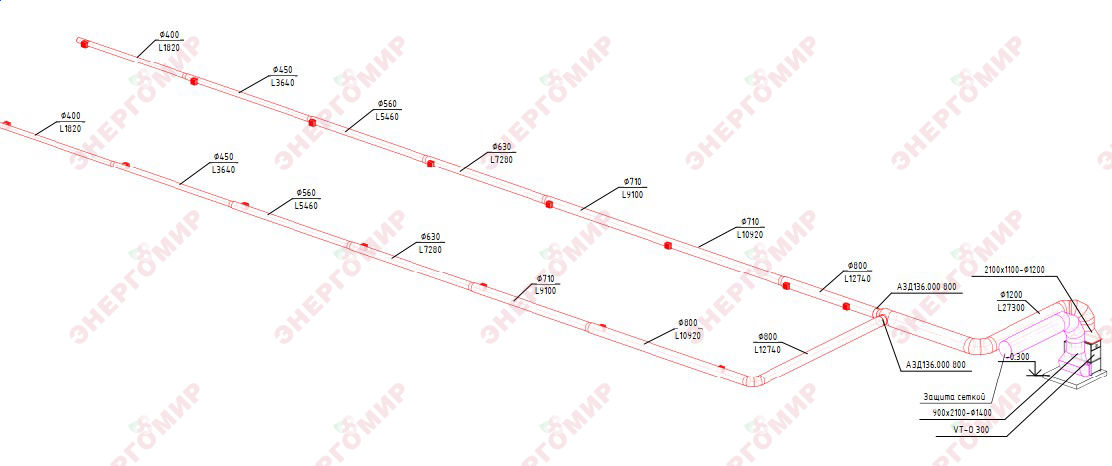

Схема системы воздушного отопления П2Р2



Фото объекта

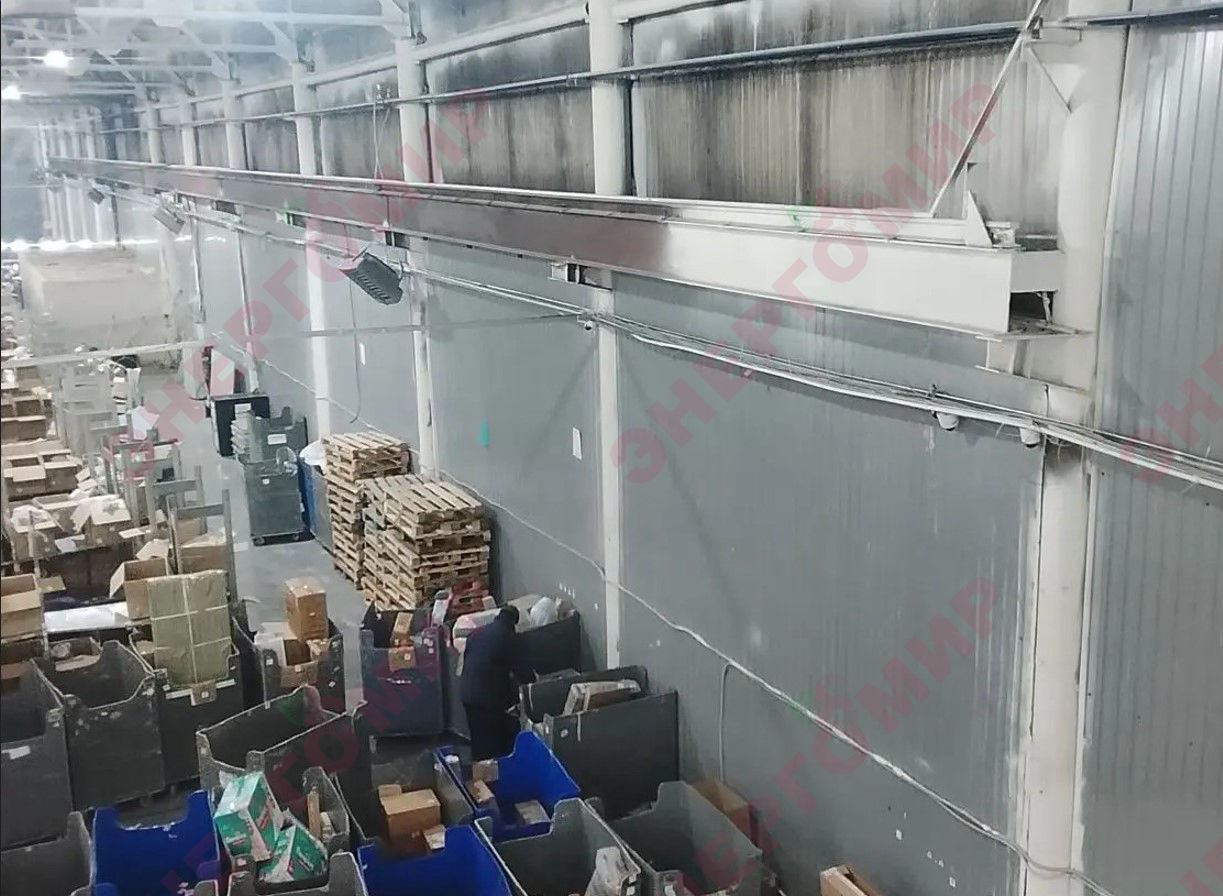

Фото объекта. Существующая водяная система отопления (старая)



Итог

Система воздушного отопления производственного цеха спроектирована. Выполнена поставка ключевого оборудования — двух газовых рекуперативных воздухонагревателей. Разработанный комплект упрощенной документации позволил заказчику оперативно приступить к реализации проекта системы.

Переход на природный газ в сочетании с возможностью гибкого управления (отключение в периоды простоя и понижение температуры в ночное время) обеспечивает значительное снижение эксплуатационных расходов. Таким образом, на этапе проектирования и поставки оборудования мы полностью закрыли задачу заказчика по обеспечению цеха надежным, мощным и экономически эффективным источником тепла.
