Кейс: система отопления и вентиляции с ассимиляцией теплоизбытков на производстве строительных смесей

Время и местоположение

Самарская область, май 2025-август 2025

Объект

Производство строительных материалов (строительных смесей): здание склада и производства

Задача

Проектирование системы воздушного отопления и вентиляции, в том числе:

• Разработка технического задания;

• Теплотехнический расчет по составу ограждающих конструкций;

• Отрисовка чертежей 3D строительной подосновы на основе строительной документации на здание;

• Выбор схемы воздухораспределения в объеме здания;

• Трассировка воздуховодов и промежуточные согласования с заказчиком;

• Расчет и выбор воздухораспределительных устройств;

• Аэродинамический расчет проектируемых систем;

• Подбор воздушных завес;

• Трассировка систем теплоснабжения;

• Подбор и разработка блочного теплового пункта с блоком подпитки и эвакуации системы теплоснабжения;

• Гидравлический расчет систем теплоснабжения;

• Подбор основного и вспомогательного оборудования;

• Изготовление чертежей.

А также поставка оборудования, в том числе рекуперативных воздухонагревателей.



Комментарий

Объект представляет собой здание сложной конфигурации: производственный корпус высотой 25 м и пристроенное к нему складское помещение высотой 9 м. На объекте производят строительные смеси.

Основные проблемы, которые требовалось решить:

• На момент обращения в складском помещении отсутствовала система отопления

• В производственном корпусе присутствовали значительные теплопритоки от технологического оборудования (емкостей). Существующая естественная система вентиляции не справлялась с задачей ассимиляции данных теплоизбытков: нагретый воздух концентрировался в верхней части производственного корпуса. В результате в теплый период года нарушались нормируемые параметры по температуре в рабочей зоне на верхних уровнях здания (перегрев).

• Вместе с тем, в холодный период года по нижним уровням происходило выхолаживание помещений (из-за нюансов организации естественной приточной системы вентиляции).

• Через открытые ворота в здание склада врывался холодный воздух, дополнительно охлаждая нижние уровни здания

Описание выполненных работ

На подготовительном этапе было разработано и согласовано техническое задание, в котором описывались основные требования к оборудованию, определены зоны его размещения. Получены исходные данные для теплотехнического расчета.

По исходным данным из комплекта рабочей документации на здание нами была создана 3D-архитектурная и конструкторская подоснова.

По результатам теплотехнического расчета определена требуемая мощность теплогенерирующего оборудования для нужд отопления и ассимилирующей приточно-вытяжной вентиляции.

Предложена трассировка системы воздушного отопления, размещение воздухораспределительных устройств и место размещения оборудования. После согласования проведен аэродинамический расчет системы и воздухораспределительных устройств, определены характеристики вентиляторов.

Для реализации проекта мы подобрали воздухораспределительные устройства, балансировочную арматуру, малошумные вытяжные осевые вентиляторы, модульные воздушные завесы с нагревом и без нагрева, блочный тепловой пункт, модульные воздухонагреватели ВТР-500 уличного исполнения с газовыми горелками.

Разработаны схемы и спецификации, а также комплект рабочих чертежей.

Поставленное оборудование



Приточно-вытяжная система производственного корпуса

Для производственного корпуса рассчитаны теплоизбытки от технологического оборудования. Запроектированы системы приточно-вытяжной вентиляции с автоматическим поддержанием температуры в рабочей зоне:

• На уровне 10 м на фасаде размещены компоненты приточной системы: осевые малошумные настенные вентиляторы, утепленные клапаны с электроприводами, вентиляционные решетки.
• На уровне 22/23 м на фасаде размещены компоненты вытяжной системы: осевые малошумные настенные вентиляторы, утепленные клапаны с электроприводами,  вентиляционные решетки.

Предусмотрена следующая логика работы: вентиляторы делятся на пары по сторонам света. Датчик перепада давления определяет направление ветра и включает нужную пару вентиляторов. На приток работают те вентиляторы, которые находятся с наветренной стороны, на вытяжку — те, которые расположены с подветренной. Так оптимизируется направление воздушных потоков и компенсируется ветровое давление.

Количество включенных вентиляторов регулируется автоматически: устанавливается целевая температура, при понижении температуры от заданного уровня, система отключает лишнюю пару вентиляторов, при повышении  — включает (чтобы усилить проветривание).

Система воздушного отопления и вентиляции складского помещения

Для складского корпуса запроектирована воздушноотопительная и приточная система на базе рекуперативных воздухонагревателей ВТР- 500, от которых предусмотрены магистральные воздуховоды с ответвлениями и опусками. Опуски оснащены воздухораспределительными устройствами, обеспечивающими подачу неизотермической струи в рабочую зону.

В холодное время года предполагается работа на отопление с частичным подмесом свежего воздуха, в теплый период — подача приточного воздуха для вентиляции.

Воздушные завесы с комбинированным использованием энергоресурса

В складском корпусе для защиты от «врывания» холодного воздуха через постоянно открытый проем проектируемой технологической линии и ворота предусмотрена установка модульных воздушных завес. Их теплоснабжение осуществляется от существующей котельной: нами спроектирован блочный тепловой пункт с блоком подпитки системы для разделения водяного контура (котельной) от контура с гликолевым раствором. Гликолевый раствор выбран в качестве теплоносителя для тепловых завес для предотвращения его замерзания.

Завесы состоят из нескольких модулей. Ввиду ограниченного теплового ресурса часть модулей работает с подогревом приточного воздуха, часть без подогрева. Определена оптимальная компоновка завес для эффективного “шибирования” и перемешивания холодного воздуха с теплым.

В блочном тепловом пункте предусмотрена установка циркуляционных насосов, теплообменника, узла подпитки системы, расширительного бака и другого оборудования, обеспечивающего безопасную и стабильную работу системы в автоматическом режиме.

Автоматика

Проработана часть раздела АОВ (автоматизации систем отопления и вентиляции), разработаны функциональные схемы автоматизации для совместной работы вытяжного и приточного оборудования с пультов управления в автоматическом режиме. Разработаны шкафы управления приточно-вытяжной вентиляцией и подобраны датчики, обеспечивающие ранее описанную логику работы, а также шкафы управления воздушных завес для автоматического включения при открытии ворот и управления смесительными узлами и частотой вращения вентиляторов (погодозависимая автоматика). Подобрано оборудование автоматизации систем.

Проект разрабатывался с использованием BIM технологий.

Подробнее ознакомится с принятыми техническими решениями можно по фрагментам проекта.

Фото объекта

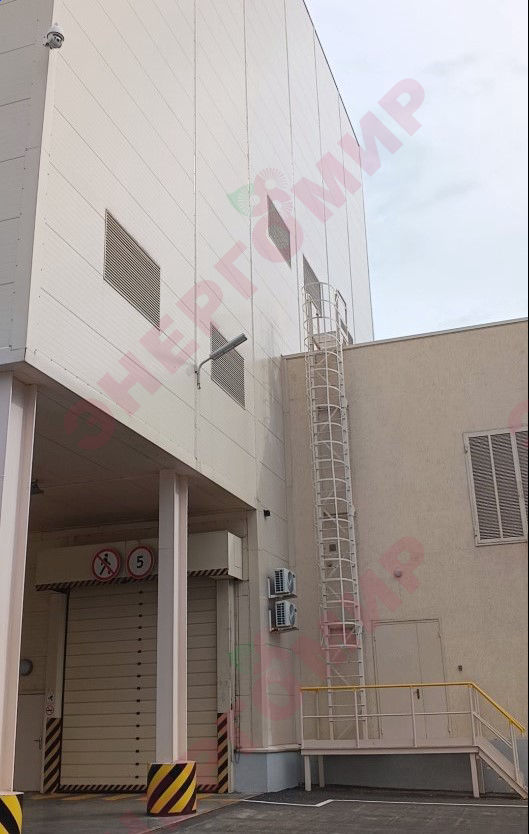

Фото объекта (производственный корпус и склад)



Видео-обзор проекта отопления и вентиляции производства

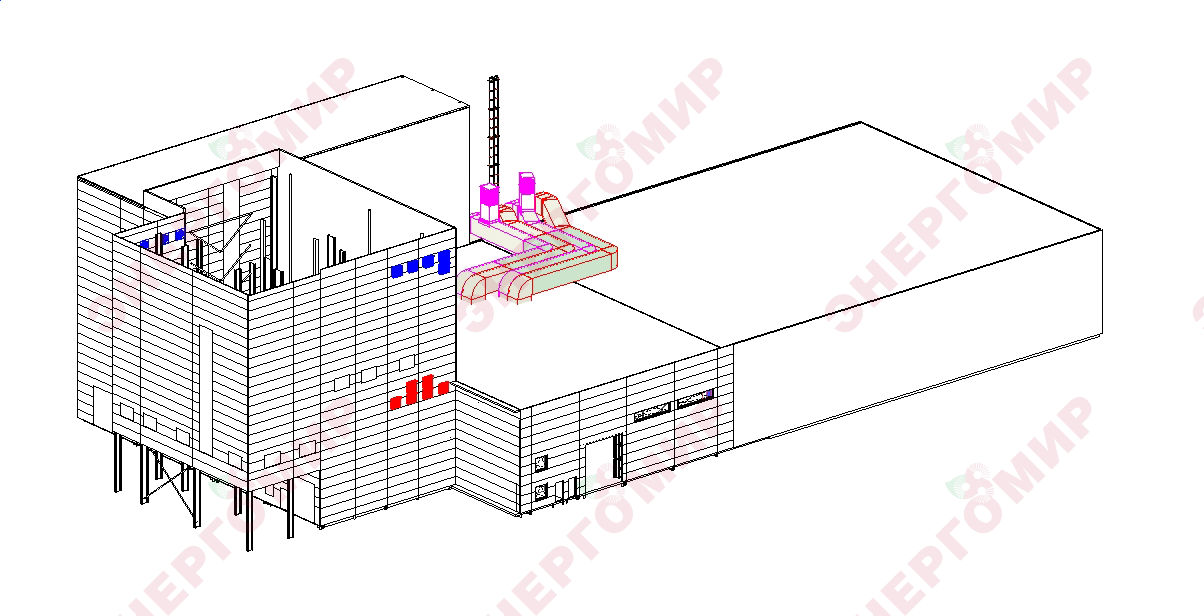

3D-Модель здания с системой отопления и вентиляции

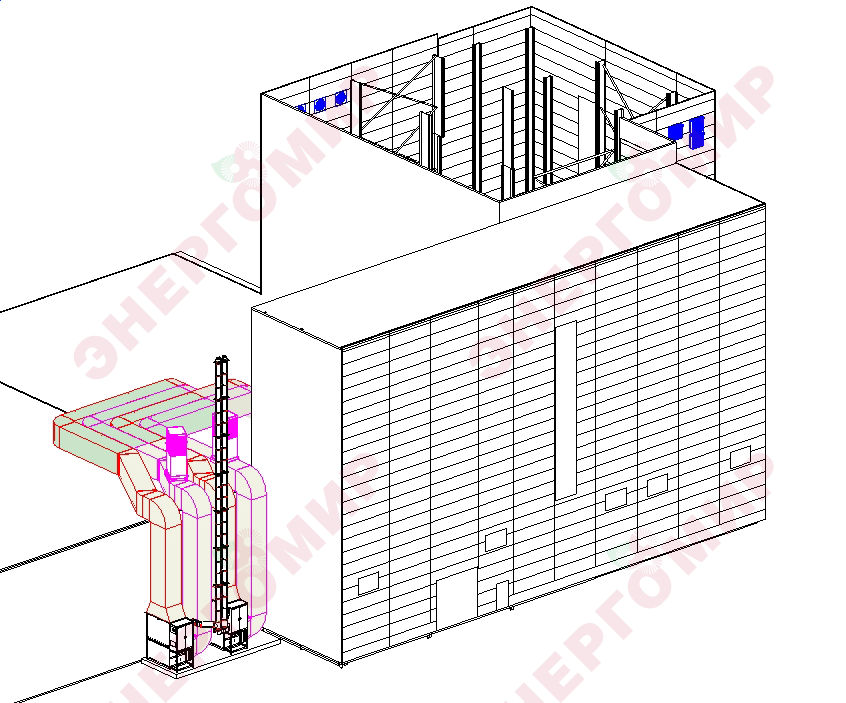

Размещение теплогенераторов ВТР-500 у фасада здания

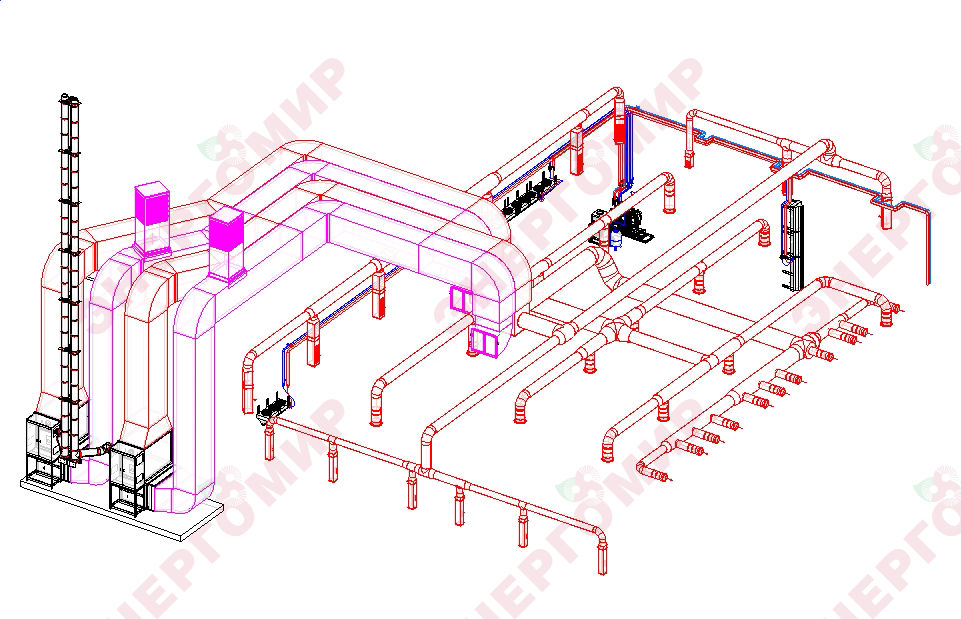

Система отопления и вентиляции складского корпуса

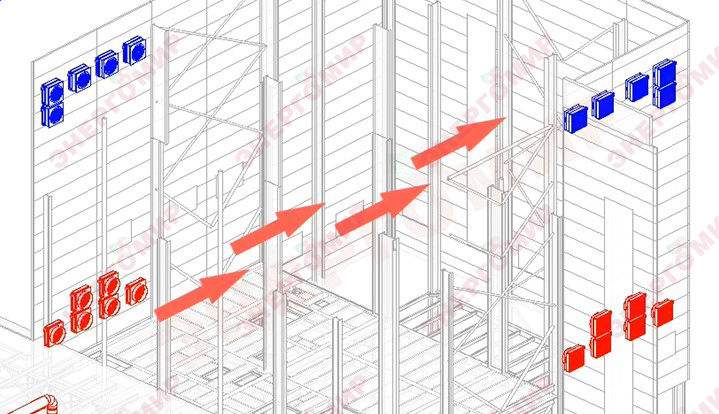

Производственный корпус: приточно-вытяжная система. Стрелкой показано направление воздуха

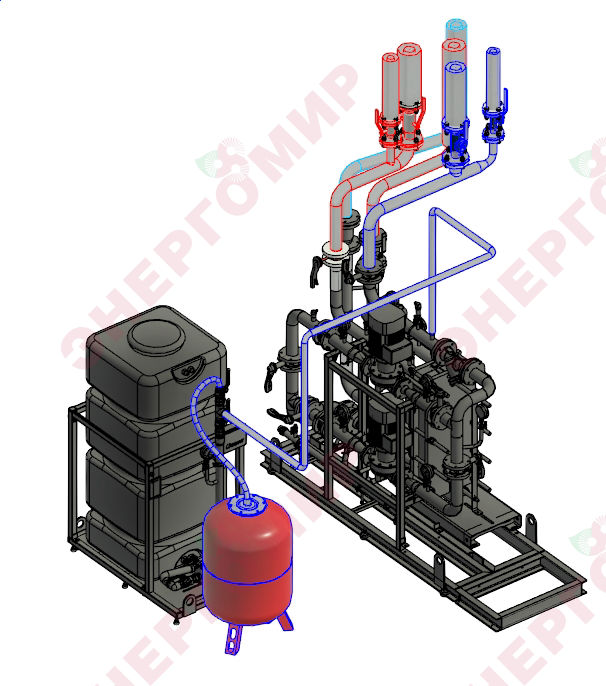

Блочный тепловой пункт

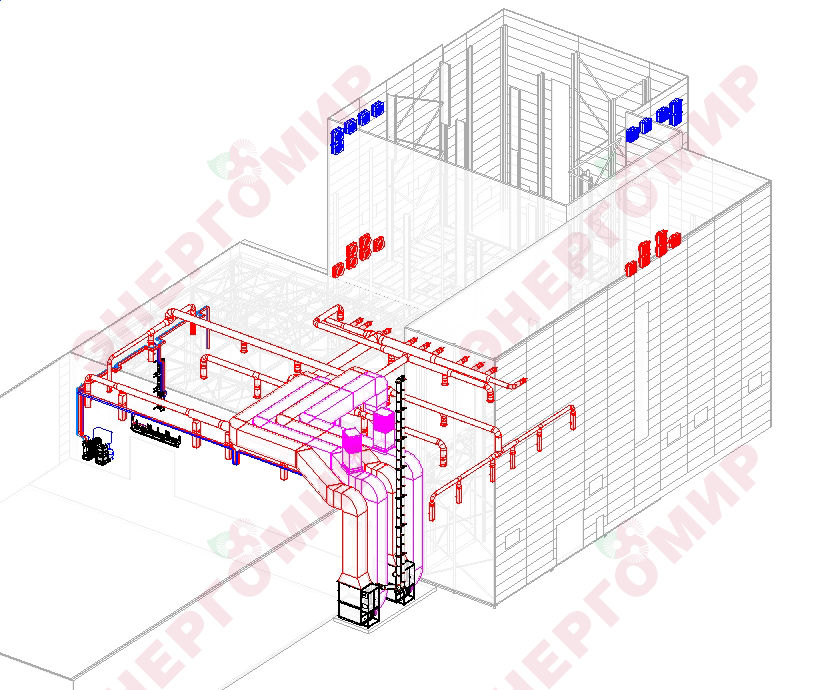

Система воздуховодов в складском помещении

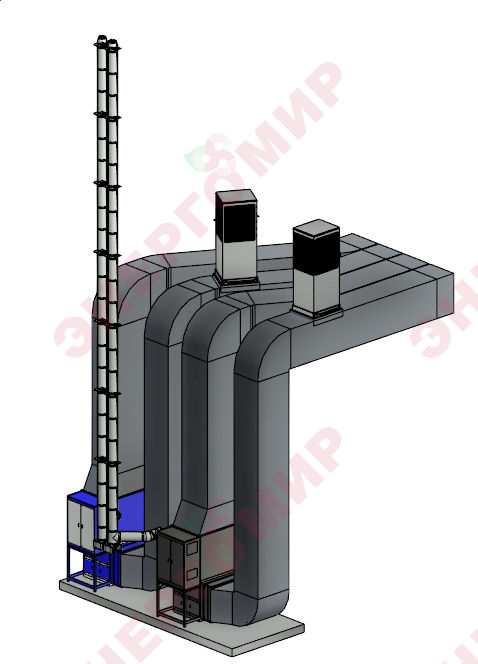

Теплогенераторы ВТР-500





Фрагменты проекта

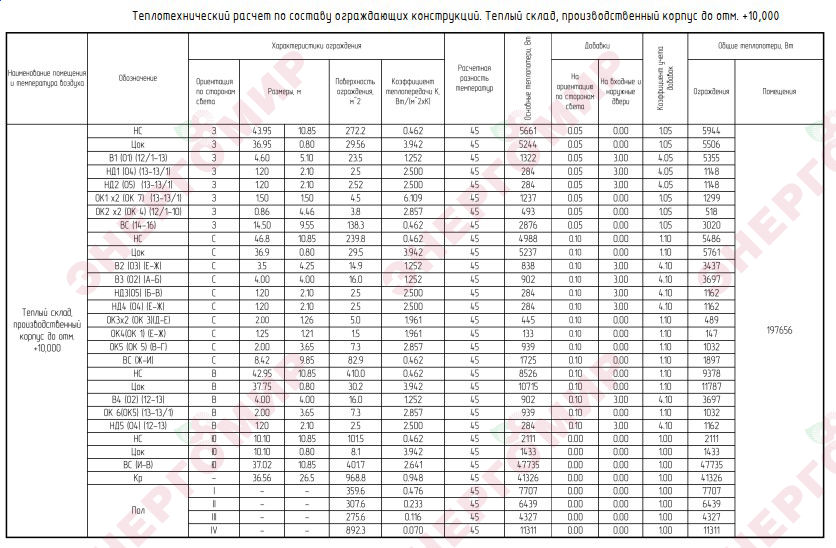

Теплотехнический расчет

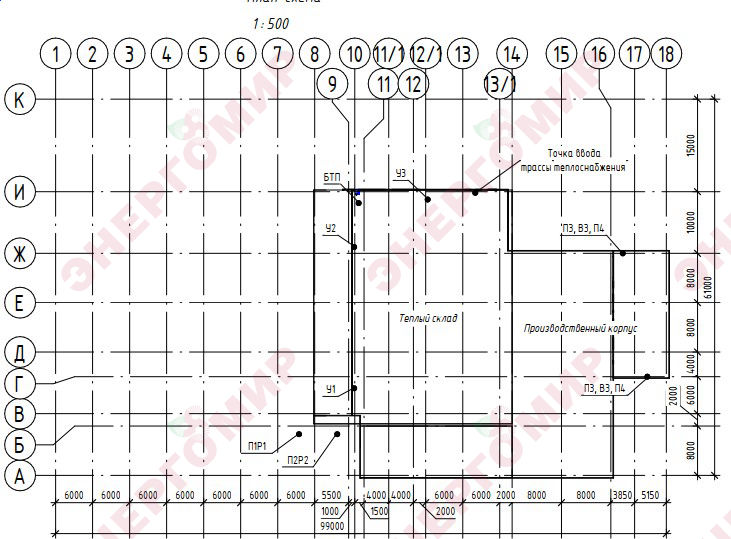

План-схема

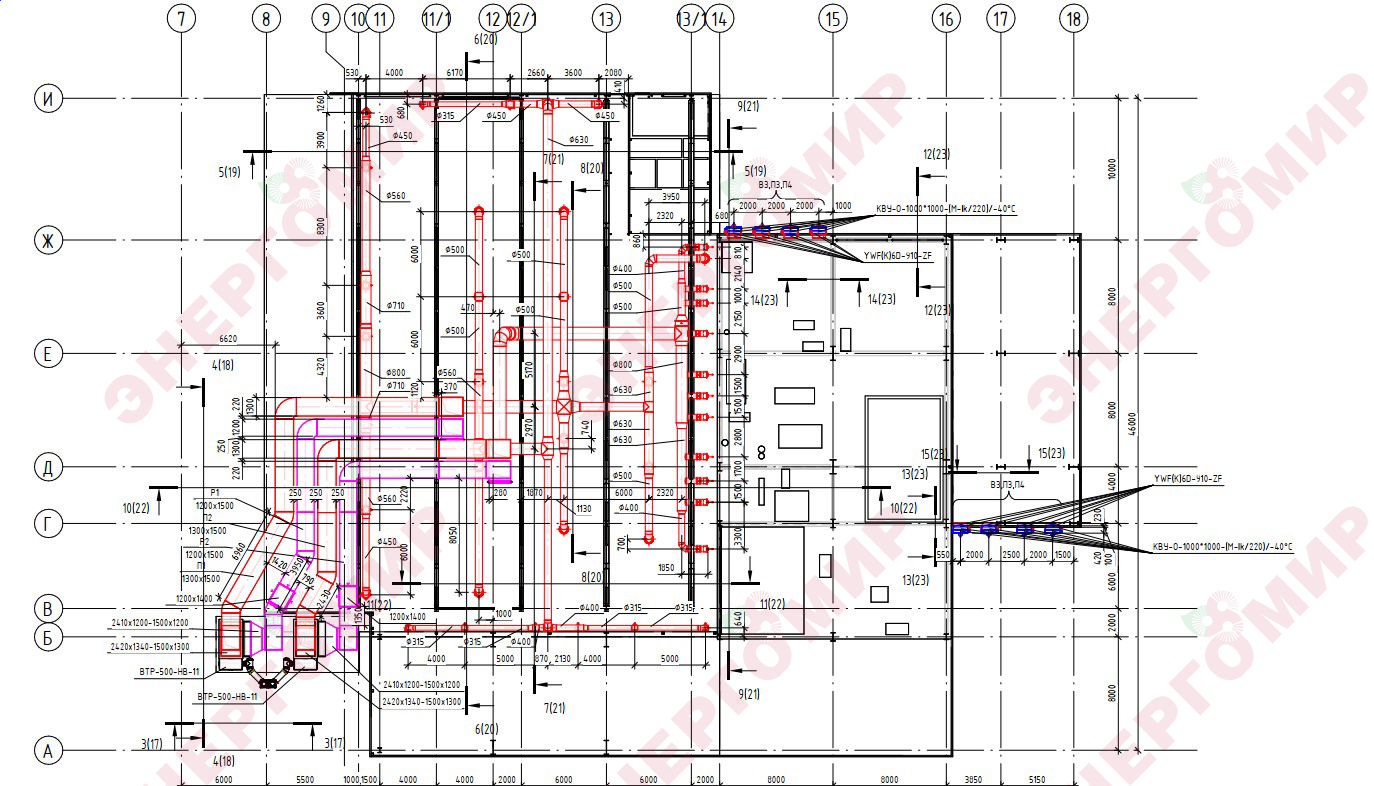

План системы воздушного отопления и вентиляции складского корпуса

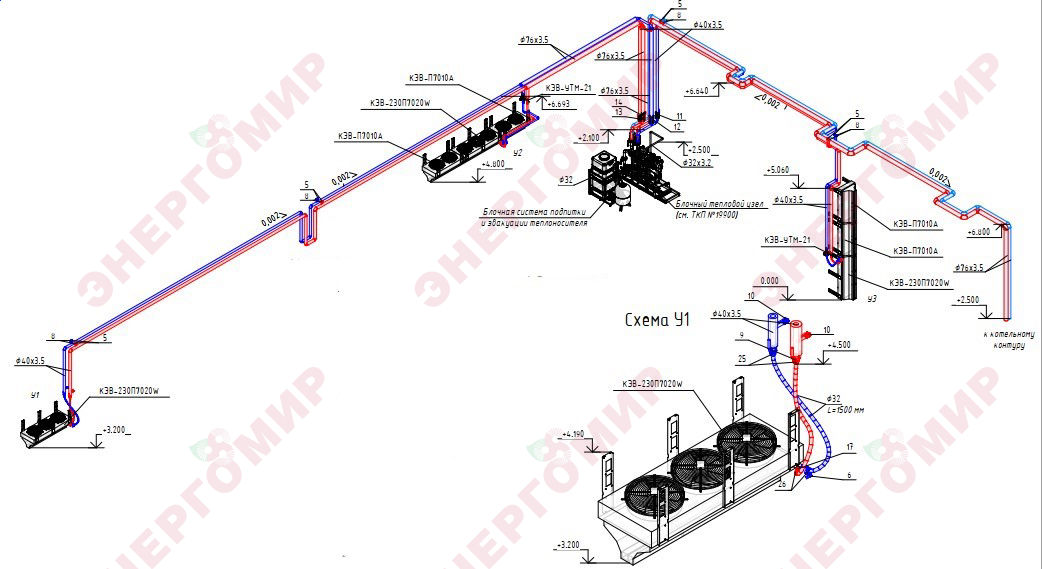

Схемы трубопроводов

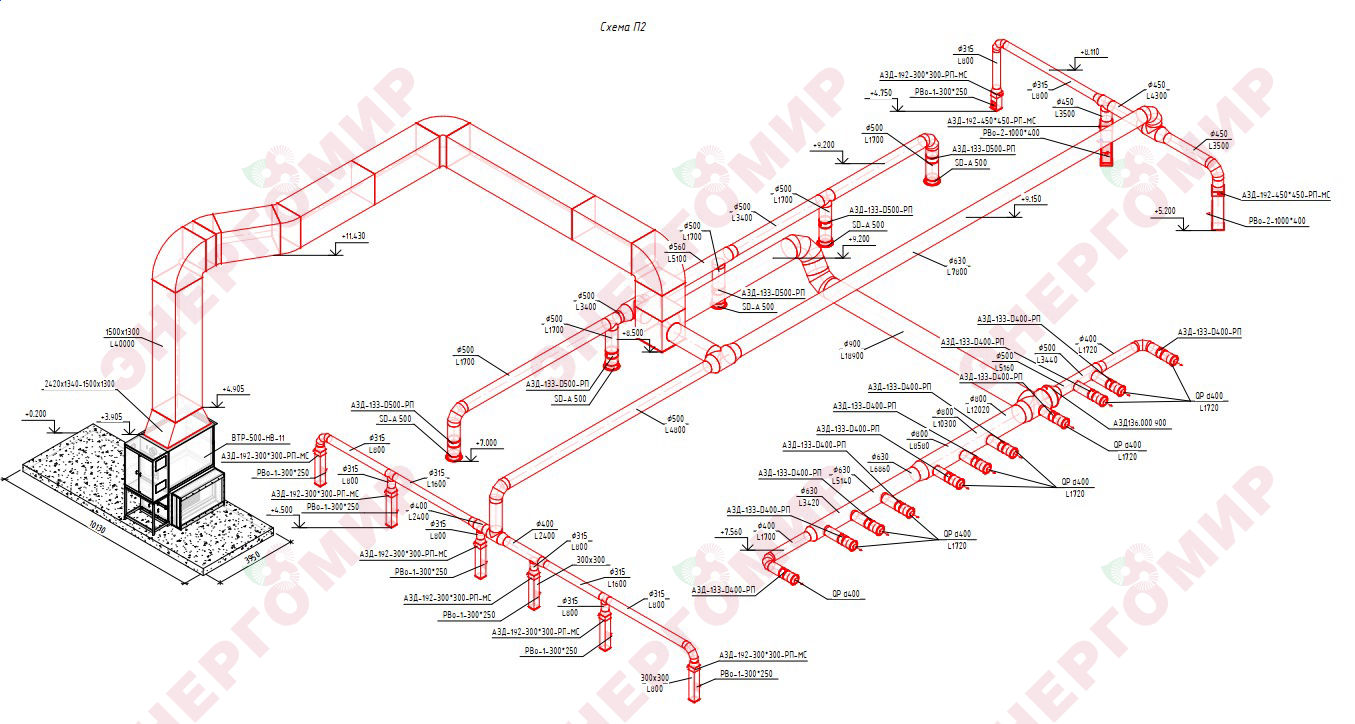

Схема системы отопления и вентиляции складского корпуса

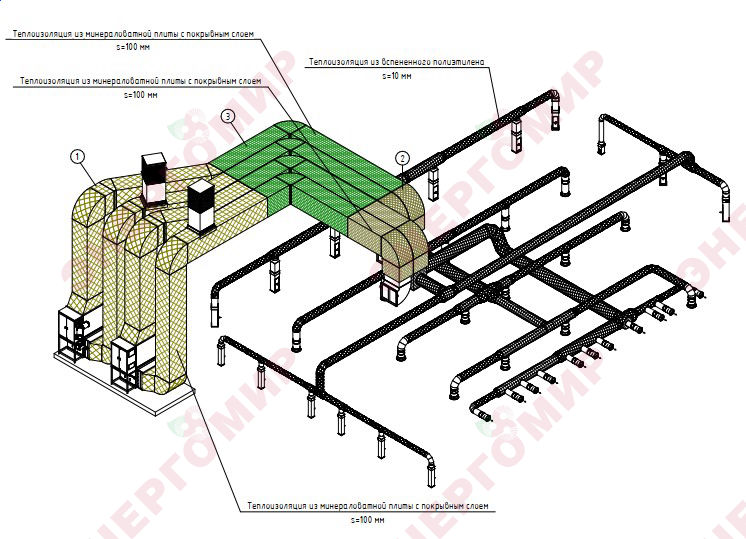

Задание на изоляцию воздуховодов

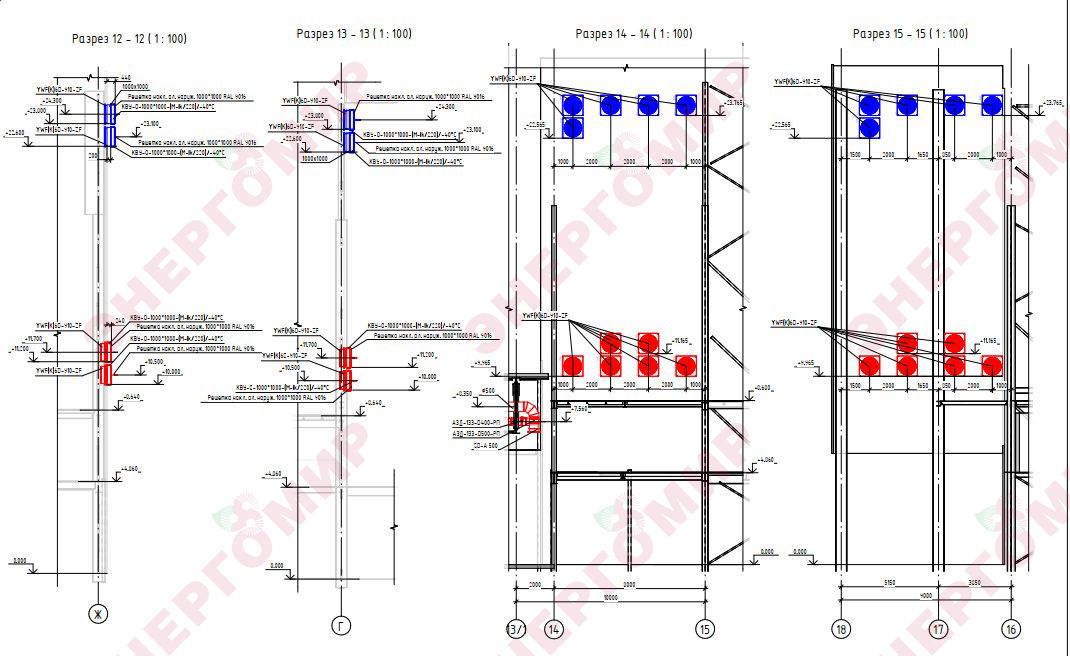

Приточно-вытяжная вентиляция производственного корпуса в разрезе

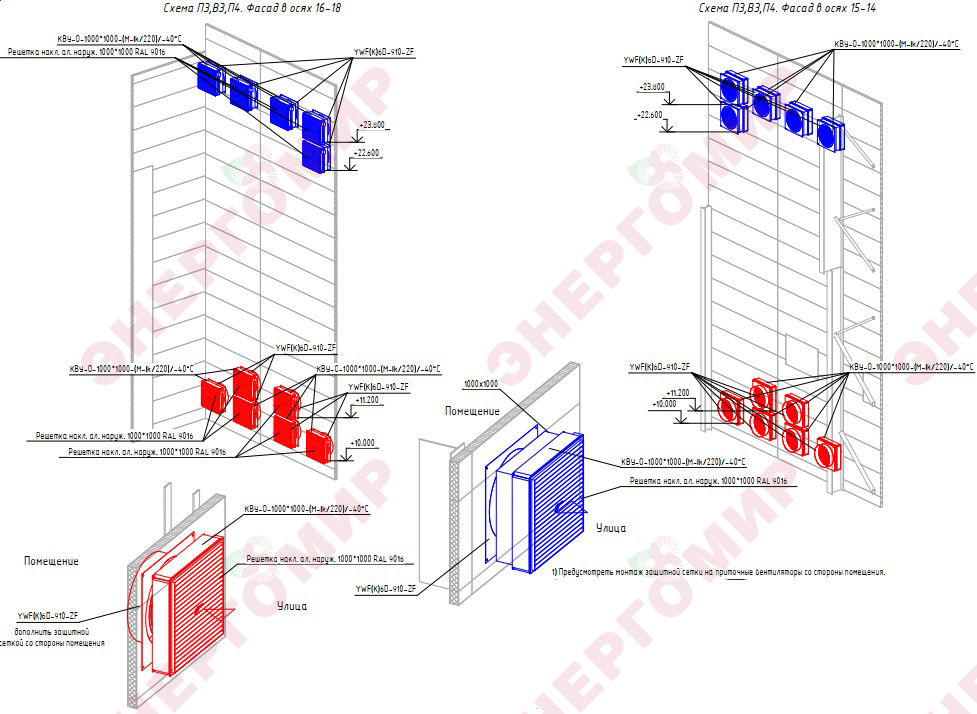

Элементы системы приточно-вытяжной вентиляции производственного корпуса





Итог

Для производства строительных смесей организована система воздушного отопления и приточно-вытяжной вентиляции. Оборудование поставлено, система реализована, эксплуатируется без нареканий.
