Кейс: Воздушное отопление и вентиляция с аспирацией воздуха на складе инертных материалов

Время и местоположение

Самарская область, август 2025-сентябрь 2025

Объект

Вспомогательный корпус. Склад инертных материалов с технологической зоной разгрузки биг-бэгов и просеивания альфа-гипса

Задача

Проектирование системы воздушного отопления и обеспыливания воздуха, в том числе:

• Разработка технического задания;

• Теплотехнический расчет по составу ограждающих конструкций;

• Отрисовка чертежей 3D-строительной подосновы на основе строительной документации на здание;

• Конвертация и использование 3D-подосновы раздела технологических решений;

• Расчет выделения пыли от зон разгрузки инертных материалов;

• Выбор схемы воздухораспределения в объеме здания;

• Разработка режимов работы;

• Трассировка воздуховодов и промежуточные согласования с заказчиком;

• Расчет и выбор воздухораспределительных устройств;

• Подбор фильтрационной установки на картриджных фильтрах;

• Аэродинамический расчет проектируемых систем;

• Подбор основного и вспомогательного оборудования;

• Изготовление чертежей.

А также поставка оборудования, в том числе вертикального газового воздухонагревателя и электрических калориферов.



Комментарий

Задача по проектированию системы воздушного отопления и обеспыливания воздуха поставлена на этапе переоборудования холодного склада инертных материалов в теплый для возможности организации технологической линии разгрузки биг-бэгов, просеивания альфа-гипса. Разгрузка и просеивание сыпучих материалов сопровождаются интенсивным пылеобразованием.

Основные проблемы, которые требовалось решить:

• Организовать систему отопления, которая на момент обращения отсутствовала

• Снизить количество пыли в рабочей зоне

• Минимизировать затраты на подогрев приточного воздуха

Оставить заявку на проектирование

Описание выполненных работ

На подготовительном этапе было разработано и согласовано техническое задание, в котором описывались основные требования к оборудованию, определены зоны его размещения, получены исходные данные для теплотехнического расчета.

По исходным данным из комплекта рабочей документации на здание создана 3D-архитектурная и конструкторская подоснова.

По результатам теплотехнического расчета определена требуемая мощность теплогенерирующего оборудования для нужд отопления.

Выполнен расчет выделения пыли при разгрузке биг-бэгов, определен требуемый расход воздуха для локального улавливания пыли с последующей фильтрацией.

Запроектирована схема работы объединенной системы воздушного отопления, аспирации и рециркуляции.

Аспирация — метод отсоса воздушных масс непосредственно в точках пылевыделения, направленный на предотвращение распространения мелкодисперсных взвесей по объему помещения. Включает захват загрязненного потока у источника и его перемещение к узлам сепарации или фильтрации.

Рециркуляция —  процесс частичного или полного возврата удаляемого из обслуживаемого помещения воздуха обратно в систему для его повторного использования. Применение рециркуляции позволяет существенно экономить тепловую энергию, затрачиваемую на подготовку приточного воздуха, за счет минимизации объемов забора холодного наружного потока в зимний период.

Определены режимы функционирования оборудования и параметры для них.

Предложена трассировка системы воздушного отопления, размещение воздухораспределительных устройств и место размещения оборудования. Подобрана фильтрационная установка. После согласования проведен аэродинамический расчет системы и воздухораспределительных устройств, определены характеристики вентиляторов.

Принцип работы и основные режимы:

Вблизи мест повышенного выделения пыли над технологическим оборудованием расположены местные отсосы, улавливающие загрязненный воздух и подающий его по вытяжной системе к фильтрационной установке. Зимой в рабочее время очищенный вытяжной воздух возвращается в помещение по системе рециркуляции. Если температура ниже установленной — включается газовый подогрев воздуха. Если температура выше — подогрев не включается.

Локальные системы на электрических калориферах работают независимо от приточно-вытяжной системы. В рабочее время они обеспечивают принудительную подачу свежего воздуха, а в нерабочее время — нагрев воздуха внутри помещения, без забора с улицы. Остальные системы в нерабочее время отключаются.

В летний сезон система работает в режиме вытяжной вентиляции (без отопления) с фильтрацией воздуха перед выбросом.

Подобраны модульные воздушные завесы для защиты от «врывания» холодного воздуха от ворот. Подобрано оборудование с электрическим нагревом (тепловентиляторы с фильтрами и смесительной камерой) обеспечивающее поддержание расчетной температуры внутреннего воздуха в нерабочее время.

Проработана часть раздела АОВ (автоматизации систем отопления и вентиляции), разработаны функциональные схемы автоматизации для совместной работы отопительного и фильтрационного оборудования с пультов управления в автоматическом режиме.

Подобрано необходимое оборудование: воздухораспределительные устройства, балансировочная арматура, высоконапорные вентиляторы, фильтрационная установка, воздушные завесы без нагрева, рекуперативный воздухонагреватель уличного исполнения, деталировка дымохода.

Разработаны схемы и спецификации, а также комплект рабочих чертежей.

Выполнена поставка тепловой техники по проекту: теплогенератора ВТР-500 с газовой горелкой, электрических калориферов Греерс с камерами смешения.

Поставленное оборудование



Проект разрабатывался с использованием BIM технологий.

Подробнее ознакомится с принятыми техническими решениями можно по фрагментам проекта.

Фото объекта

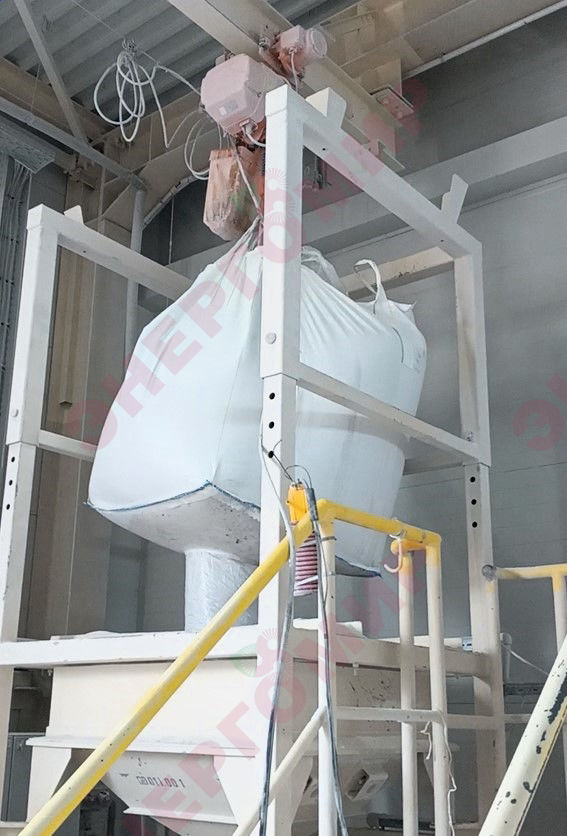

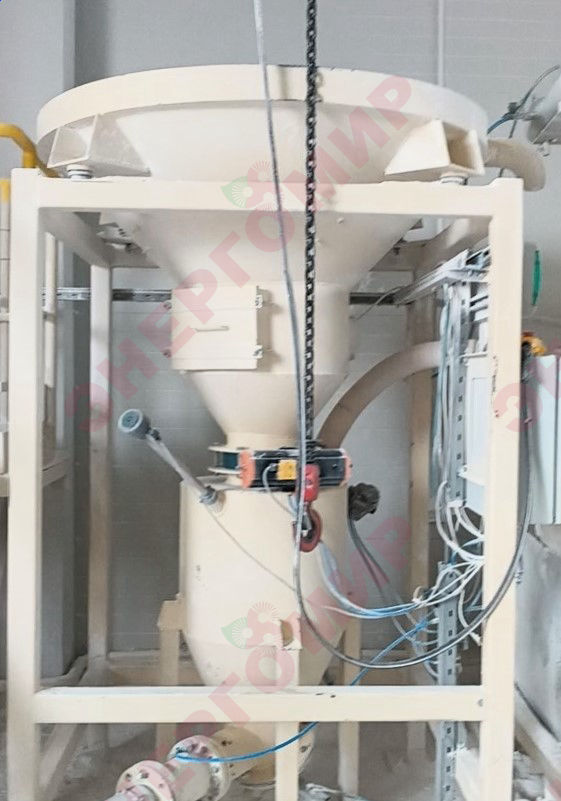

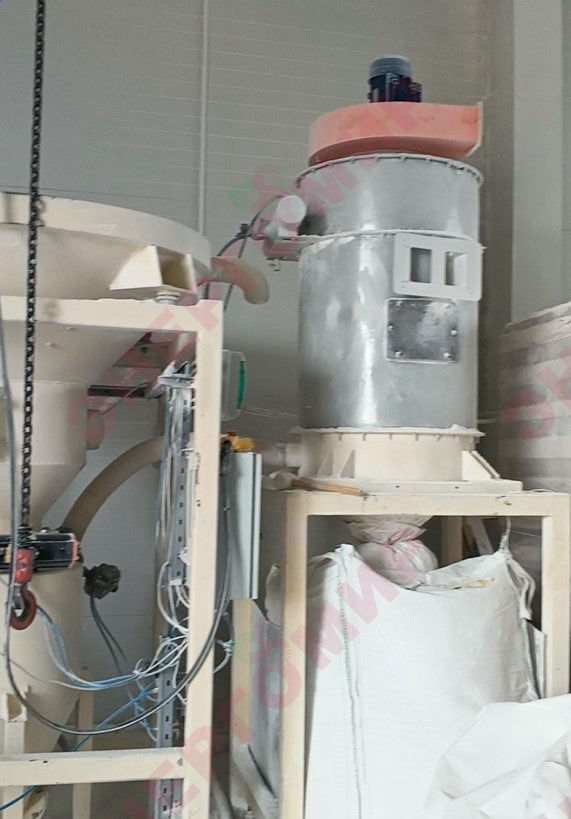

Технологическая линия разгрузки биг-бэгов



Видео-обзор системы отопления и вентиляции с аспирацией воздуха



Фрагменты проекта в 3D

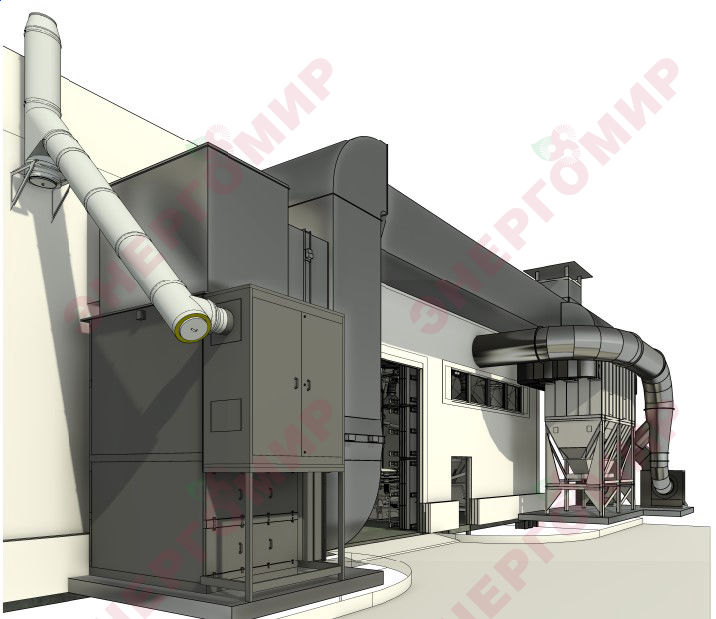

Визуализация: теплогенератор ВТР-500 у фасада здания

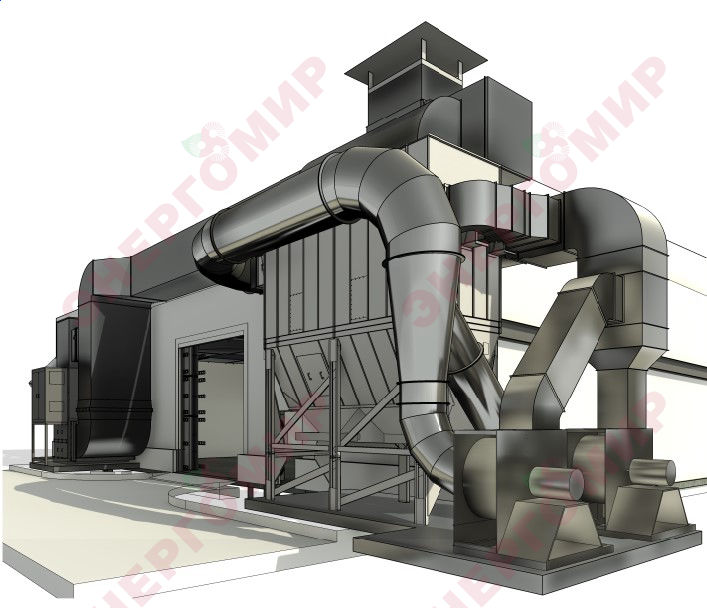

Визуализация: фильтрационная установка у фасада здания

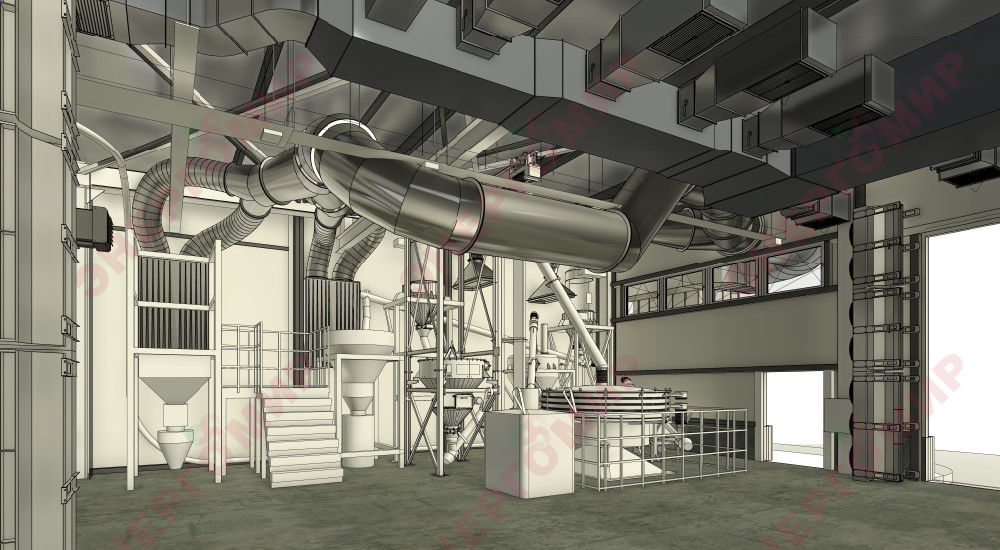

Визуализация: вытяжные установки в зоне разгрузки биг-бэгов



Визуализация воздуховодов системы отопления



Фрагменты проекта

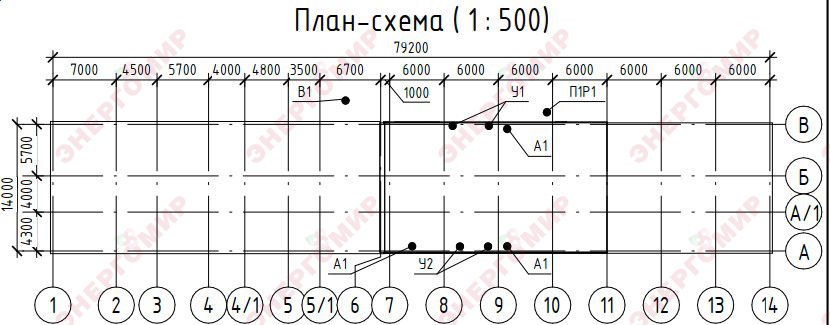

План-схема здания

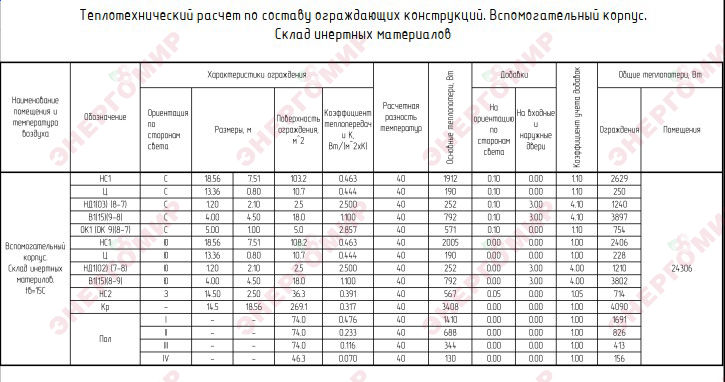

Теплотехнический расчет

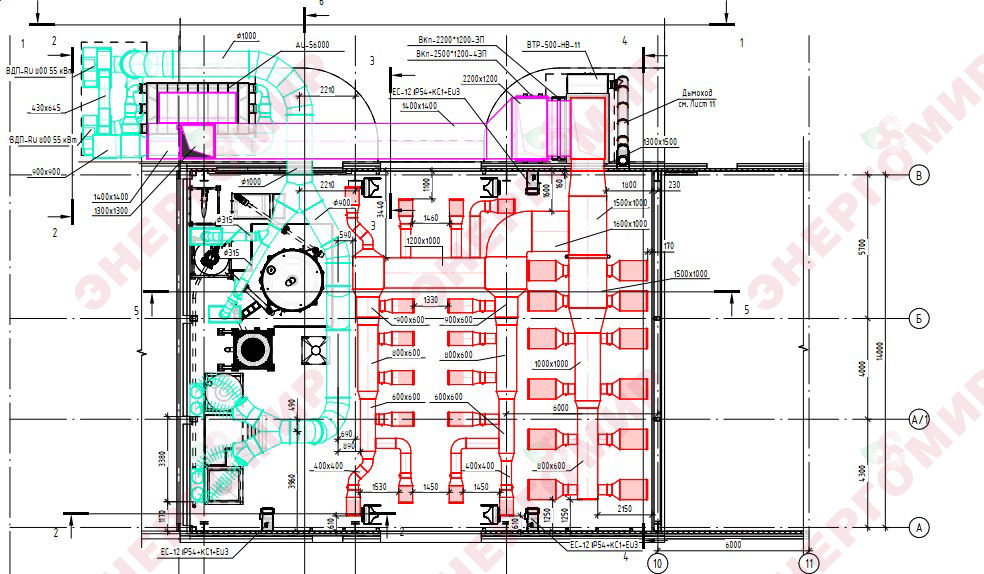

План воздушного отопления, вентиляции и обеспыливания

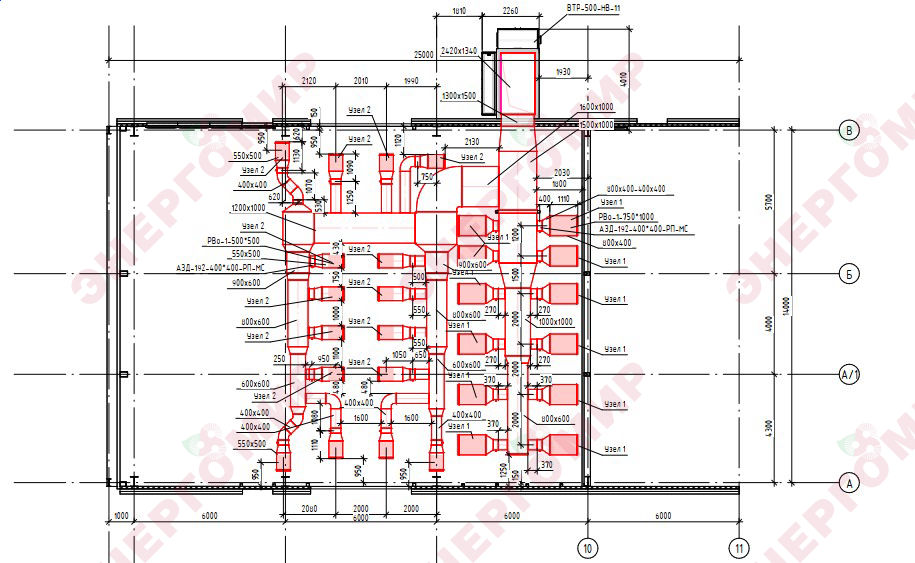

План приточной/отопительной системы

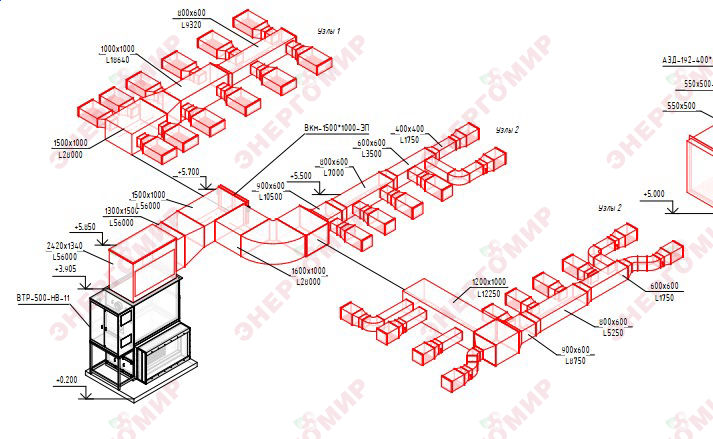

Схема приточной/воздушноотопительной системы

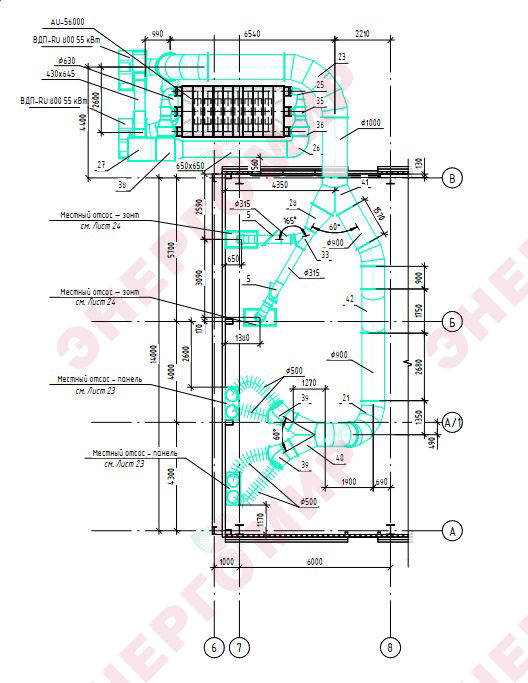

План вытяжной части системы

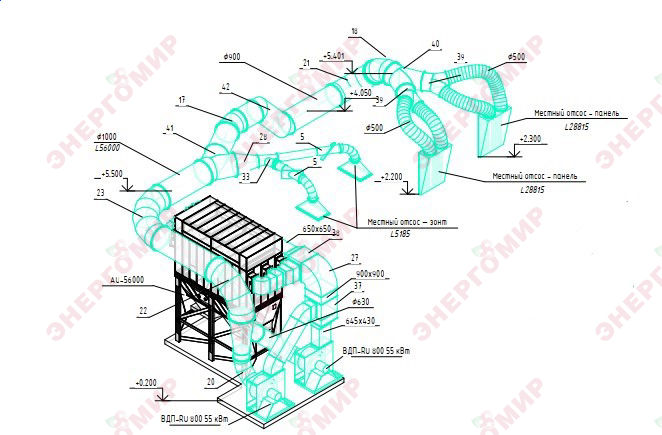

Схема вытяжной части системы

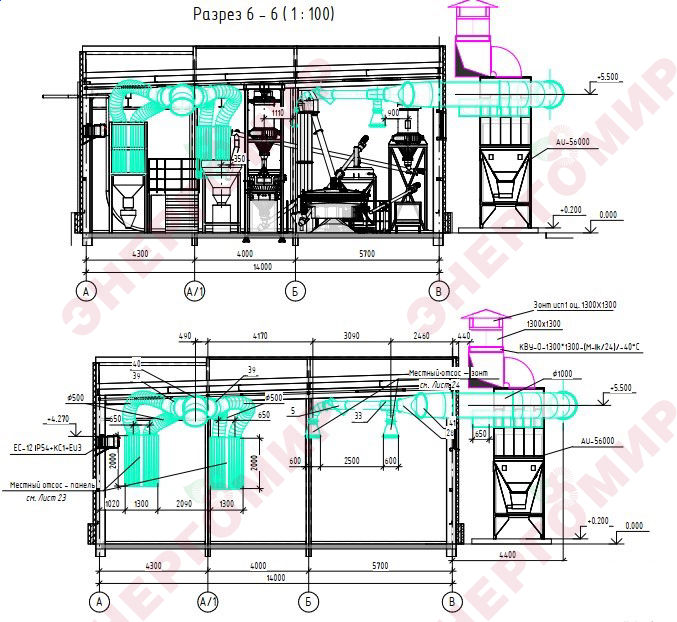

Вытяжная и рециркуляционная системы: разрезы

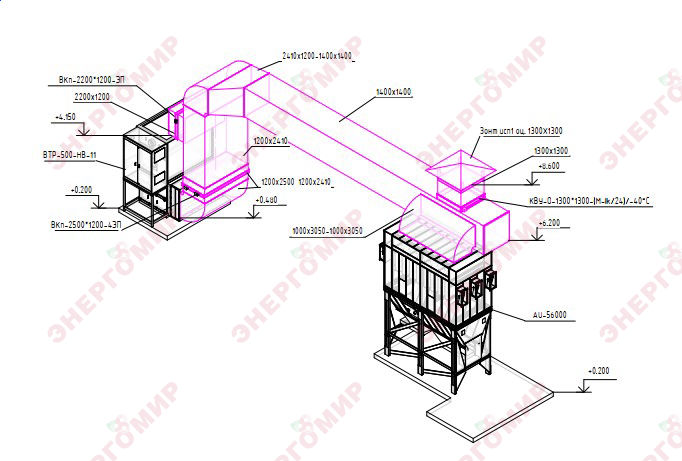

Схема рециркуляционной системы

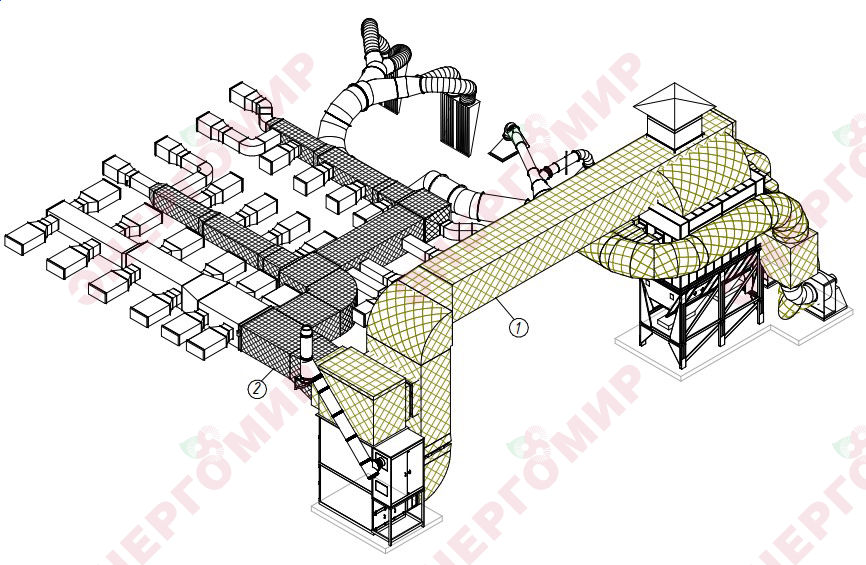

Схема изоляции воздуховодов

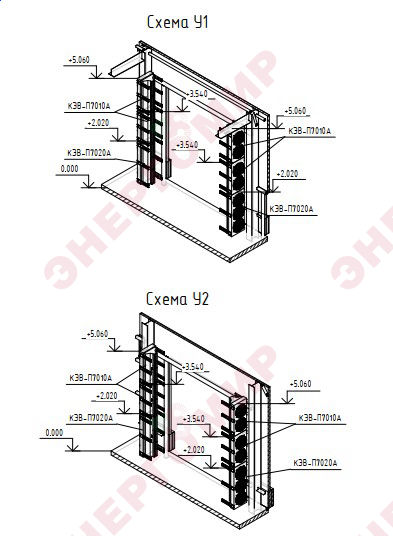

Воздушные завесы на воротах

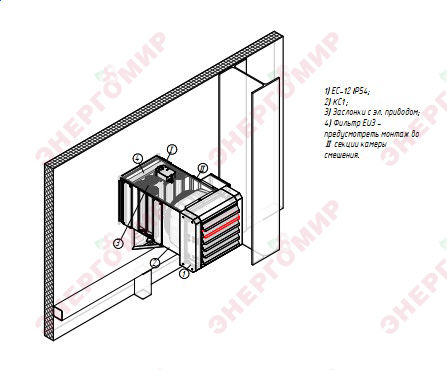

Калорифер со смесительной камерой

Итог

На складе инертных материалов организована система, которая объединяет отопление, вентиляцию, рециркуляцию и аспирацию в единый автоматизированный комплекс. Система реализована и успешно выполняет функции по поддержанию заданного микроклимата, удалению технологической пыли и минимизации тепловых потерь.
