Мазутная горелка ILKA IL -8S3-D
Код скопирован
17172ХАРАКТЕРИСТИКИ
Тип топлива: мазут, дизель
Мощность: до 2900 кВт
Количество ступеней: трехступенчатая
Страна: Россия
Все характеристики1 130 010 р.
Купить
В сравнение
Доставка по всей России
Низкие цены
Поддержка 24/7
Большой ассортимент
Наличный и безналичный расчёт
Высокая квалификация
Технические характеристики
Описание
Дополнительно покупают
Aналоги
Доставка
Документация
Как выбрать горелку
Технические характеристики мазутной горелки ILKA IL -8S3-D
Основные характеристики
Мощность максимальная полная
Мощность топки или горелки теплового агрегата, например, котла. Чтобы узнать полезную мощность - реальное количество тепла, которое вы получите, необходимо этот показатель умножить на КПД агрегата. Используется для расчета потребления топлива.
2900 кВт
Мощность минимальная полная
Минимально возможная мощность горелки агрегата, например, котла.
700 кВт
Тип топлива
Выберите только те типы топлива, которые вам нужны одновременно. Если выбрать слишком много типов, такого оборудования может не быть.
мазут, дизель
Количество ступеней горелки
Модулируемая горелка - автоматическая регулировка мощности по датчику температуры или давления, или по внешнему сигналу.
Плавно-двухступенчатую горелку можно модернизировать в модулируемую.
трехступенчатая
Пламенная голова
Подбирается в зависимости от толщины дверки топки. Условный показатель, так как отличается у разных производителей.
Как правило, длинная используется у стальных котлов и печей, короткая у теплогенераторов и чугунных котлов.
Точная информация по запросу.
длинная
Расход топлива
Максимальный расход жидкого топлива
260 кг/ч
Габариты и присоединения
Диаметр сопла
240 мм
Вес без упаковки
125 кг
Высота
670 мм
Глубина
1120 мм
Ширина
810 мм
Прочие
Производитель
ILKA
Страна производитель
Россия
Гарантия
1 лет
Описание мазутной горелки ILKA IL -8S3-D
Тип топлива —дизель, мазут. Оборудование способно работать на дизеле и мазуте. При заказе советуем уточнять состав топлива, на котором планируется эксплуатировать устройство.
Трехступенчатая горелка. Может работать в трех режимах мощности.
Длинная пламенная голова. Производителем предусмотрено несколько вариантов длин головы сгорания для данной горелки. У данной модели огневая голова длинная.
Продукция бренда ILKA. Оборудование производит российский завод горелок в г. Новосибирск. Специализируется на горелках, работающих на жидком топливе.
Серия мазутных горелок IL-KA в одно-, двух-, трехступенчатом исполнении.
Расшифровка номенклатуры
- IL- 2, 3, 5, 7, 8, 9, 10 - тип горелки
- S - вид топлива (тяжелое жидкое)
- 2 - двухступенчатая
- 3 - трехступенчатая
- А - увеличена производительность
- K -короткая труба
- D -длинная труба
Технические характеристики
Одноступенчатые
| Модель | Тепловая мощность, кВт | Расход топлива, кг/ч | Потребляемая электрическая мощность, не более, кВт | Мощность электродвигателя, кВт | Мощность топливоподогревателя, кВт | Диаметр топливопровода вх/вых | Вес не более, кг |
| IL-2SA | 90-230 | 8-21 | 3 | 0,37 | 1,6 | 1/2-3/8 | 42 |
| IL-3SA | 200-500 | 18-45 | 5,3 | 0,75 | 3,9 | 1/2-3/8 | 60 |
| IL-5S | 465-850 | 42-76 | 8,7 | 1,5 | 6 | 1/2-3/8 | 72 |
Двухступенчатые
| Модель | Тепловая мощность, кВт | Расход топлива, кг/ч | Потребляемая электрическая мощность, не более, кВт
|
Мощность электродвигателя, кВт | Мощность топливоподогревателя, кВт | Диаметр топливопровода вх/вых | Вес не более, кг |
| IL-3S2A | 200-700 | 18-63 | 5,3 | 0,75 | 3,9 | 1/2-3/8 | 60 |
| IL-5S2 | 465-1200 | 42-107 | 8,7 | 1,5 | 6 | 1/2-3/8 | 72 |
| IL-7S2 | 600-1800 | 54-161 | 14,4 | 3 | 10,2 | 1/2-3/8 | 120 |
| IL-8S2 | 700-2900 | 63-260 | 20,2 | 4 | 15 | 1/2-3/8 | 125 |
| IL-8S2A | 700-3200 | 63-287 | 20,2 | 4 | 15 | 1/2-3/8 | 125 |
| IL-9S2 | 1000-4000 | 90-359 | 29,6 | 5,5 | 22,5 | 3/4-1/2 | 223 |
Трехступенчатые
| Модель | Тепловая мощность, кВт | Расход топлива, кг/ч | Потребляемая электрическая мощность, не более, кВт | Мощность электродвигателя, кВт | Мощность топливоподогревателя, кВт | Диаметр топливопровода вх/вых | Вес не более, кг |
| IL-7S3 | 600-1800 | 54-161 | 14,4 | 3 | 10,2 | 1/2-3/8 | 120 |
| IL-8S3 | 700-2900 | 63-260 | 20,2 | 4 | 15 | 1/2-3/8 | 125 |
| IL-8S3A | 700-3200 | 63-287 | 20,2 | 4 | 15 | 1/2-3/8 | 125 |
| IL-9S3 | 1000-4000 | 90-359 | 29,6 | 5,5 | 22,5 | 3/4-1/2 | 223 |
| IL-10S3 | 1200-6000 | 107-538 | 43,4 | 11 | 30 | 3/4-1/2 | 250 |
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ: Топливо используемое для сжигания в горелках: «Топливо нефтяное. Мазут» ГОСТ 10585-2013, «Топливо дизельное. Технические условия» ГОСТ 305-2013. Показатель вязкости топлива до 100 cSt при 80°С. Напряжение питания, номинальное 220-380 В, 50Гц
Комплектация
- корпус горелки
- крышка корпуса
- ответный фланец горелки
- фланцевое уплотнение
- электродвигатель горелки
- вентиляторное колесо
- система соленоидных клапанов
- топливный узел горелки для тяжёлого жидкого вида топлива
- форсунки,
- топливоподогреватель
- электрический пульт управления с автоматом горения
- труба горелочная с турбулятором
- воздушная заслонка с сервоприводом (для одноступенчатых горелок без сервопривода)
- трансформатор розжига
- кабели зажигания
- электроды зажигания
- датчик пламени,
- внешняя насосная станция с топливным насосом НШ
- топливные шланги
- редукционный клапан,
- манометр.
Дополнительная комплектация
- фланец переходной одинарный
- фланец переходной двойной
- опора механическая передвижная с переходным фланцем
- станция подготовки топлива (СПТ), с предварительным подогревом и фильтрацией топлива
- щит управления котлом с датчиками термосопротивления
- щит управления горелкой с датчиками термосопротивления
- нестандартное исполнение длины горелочной трубы
- отнесение пульта горелки от корпуса до 5 м.
- нестандартное положение горелки на технологической установке (вертикально)
- комплект форсунок
- топливный насос

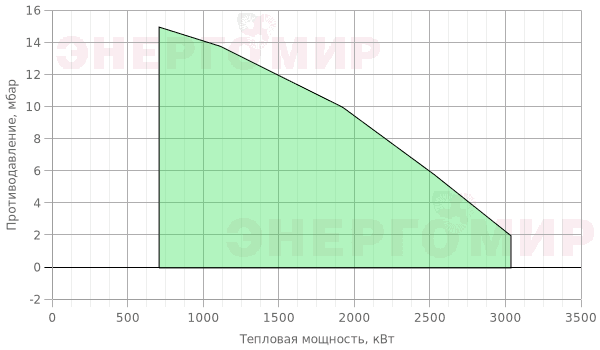

Диаграммы мощности горелок
Габариты горелок
| Тип горелки | IL-2S | IL-3S | IL-5S | IL-7S | IL-8S | IL-9S | IL-10S |
| A | 450 | 650 | 745 | 810 | 810 | 1050 | 975 |
| B | 475 | 605 | 690 | 810 | 810 | 1000 | 1040 |
| C | 250 | 320 | 370 | 400 | 400 | 495 | 490 |
| d | 130 | 160 | 180 | 200 | 240 | 240 | 300 |
| K | 120 | 130 | 160 | 220 | 220 | 235 | 340 |
| D | 195 | 250 | 305 | 310 | 310 | 345 | 455 |
| Dmax | 300 | 350 | 450 | 500 | 500 | 500 | 500 |
| F | 440 | 500 | 570 | 630 | 670 | 800 | 750 |
| G | 120 | 136 | 150 | 196 | 196 | 256 | 284 |
| H | 147 | 212 | 220 | 260 | 260 | 330 | 355 |
| L | 104 | 150 | 156 | 260 | 260 | 233 | 251 |
| M | M8 | M10 | M12 | M12 | M12 | M16 | M16 |
Конструкция
- Корпус горелки из сплава алюминия.
- Высокоэффективный вентилятор, обеспечивает надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Один трёхфазный электромотор приводит в действие вентилятор, второй - жидкотопливный насос.
- Один электрический сервопривод с механическим кулачковым механизмом для регулирования соотношения воздуха и топлива на ступенчатых горелках и два сервопривода с электронным управлением на модуляционных горелках.
- Шестеренчатый насос высокого давления НШ10 (Россия).
- Форсуночный узел с механическим клапаном закрывает подачу топлива на форсунку во время продувки.
- Электрический нагреватель топлива, управляется электронным термостатом и дополнительным предохранительным термостатом.
- Блок автоматического контроля и управления горелкой.
- Контроль наличия пламени с помощью фотодатчика.
- Щит управления включает в себя: переключатели режимов работы горелки (мазут, дизель, нагрев); индикаторы работы, блокировки и подогревателя горелки.
- Клеммный блок для подвода электропитания и подключения термостатов для управления горелкой 1-ой, 2-ой ступени или подключения регулятора мощности
- Степень пылевлагозащиты горелки IP40
