Кейс: Реализация проекта вентиляции и воздушного отопления склада — монтаж, запуск и наладка

Время и местоположение

г. Новосибирск, ноябрь 2023 г.

Объект

Складской комплекс, новое здание

Задача

Реализация проекта системы воздушного отопления и вентиляции склада, в том числе:

• Монтажные работы в соответствии с проектной документацией;

• Проведение пусконаладочных работ (ПНР) для ввода оборудования в эксплуатацию;

• Режимно-наладочные испытания (РНИ) для вывода оборудования на расчетные режимы;

• Подготовка и оформление комплекта исполнительно-отчетной документации.

Комментарий

Заказчик обратился к нам за поставкой оборудования на этапе реализации проекта, разработанного сторонней организацией.

При анализе проектной документации мы выявили ряд критических ошибок, которые могли привести к неэффективной работе системы и повышенным энергозатратам.

Вот тут мы подробно разобрали эти ошибки с примерами и рекомендациями.

В итоге было принято  решение о перепроектировании всей системы. Наша команда оперативно разработала новый проект воздушного отопления и вентиляции, учитывающий все требования заказчика и особенности здания.

Вот тут мы подробно описали ключевые изменения, выложили фрагменты схем и чертежей нового проекта.

В этой статье мы приводим фотоотчет по реализации проекта на объекте, демонстрирующий этапы от монтажа до запуска.

Оставить заявку на проект отопления

Описание выполненных работ

На основании проекта системы воздушного отопления и вентиляции с частичной рециркуляцией воздуха выполнен монтаж теплогенераторных установок на объекте.

В соответствии с проектом установлены модульные рекуперативные воздухонагреватели ВТР внутреннего исполнения мощностью 600 и 400 кВт для обеспечения требуемой температуры в помещении. Применены приточно-вытяжные установки, которые работают в зависимости от заданного режима и работы производства либо в приточно-вытяжном режиме, либо в режиме рециркуляции для экономии топлива.

Теплогенераторы оснащены подходящими газовыми горелками FBR. Выполнена установка горелок на теплогенераторы с последующей настройкой для обеспечения корректной работы.

Далее были проведены комплексные пуско-наладочные работы (ПНР) оборудования, включая проверку автоматики и систем безопасности. Завершающим этапом стали режимно-наладочные испытания (РНИ): агрегаты вывели на номинальные расчетные режимы.

Все работы завершены в согласованные сроки, система успешно сдана в эксплуатацию.

Система вентиляции и отопления работает стабильно, обеспечивая требуемые параметры даже в пиковые нагрузки.

Фотографии объекта

Теплогенератор (приточно-вытяжная установка) ВТР-400, первая очередь

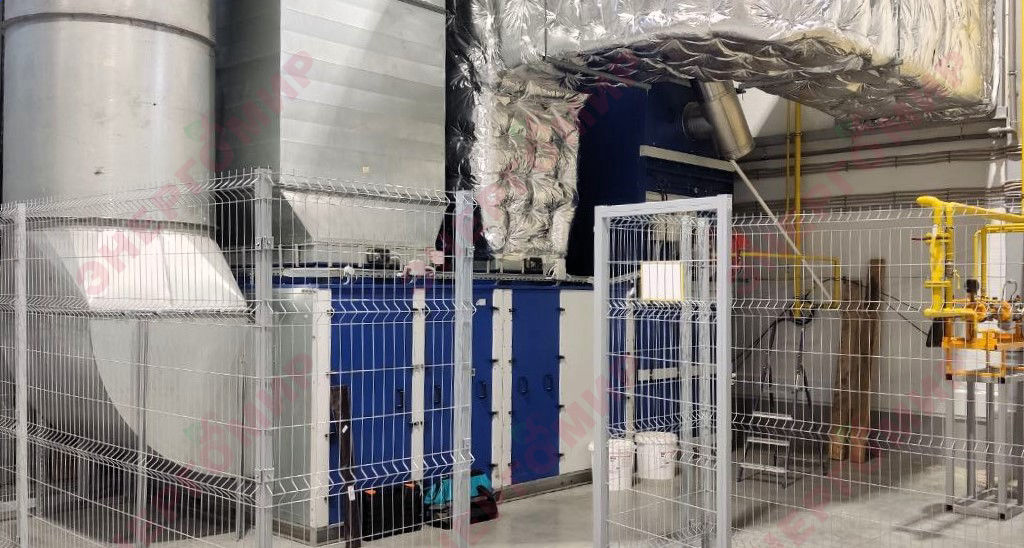

Теплогенератор ВТР-400, установленный на объекте

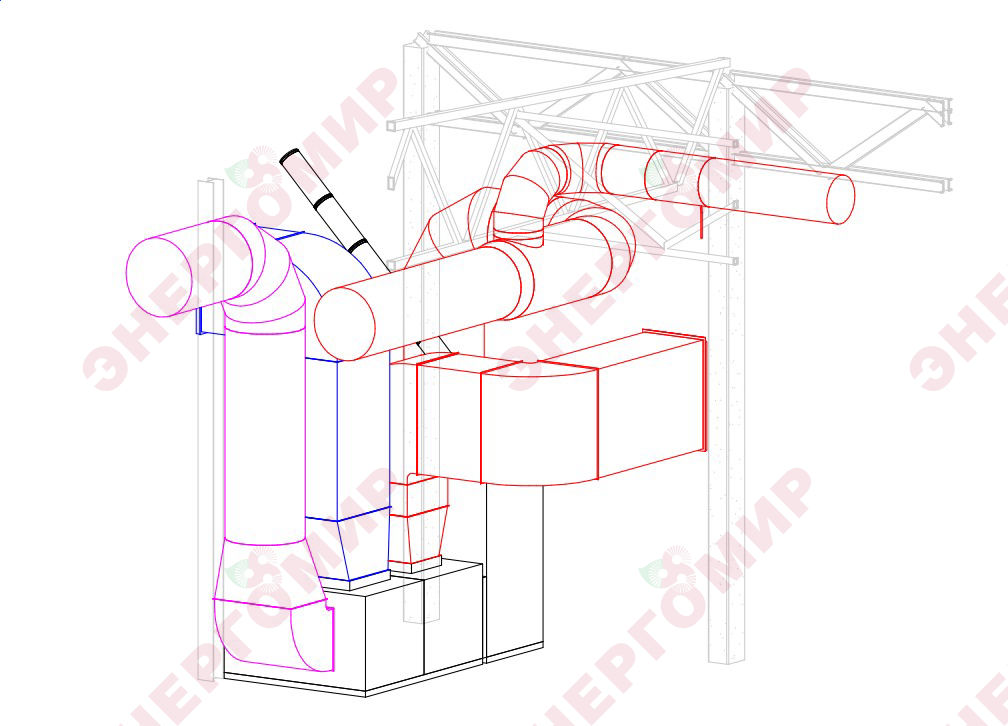

Теплогенератор ВТР-400 в проекте (фрагмент 3D-вида трассировки систем)

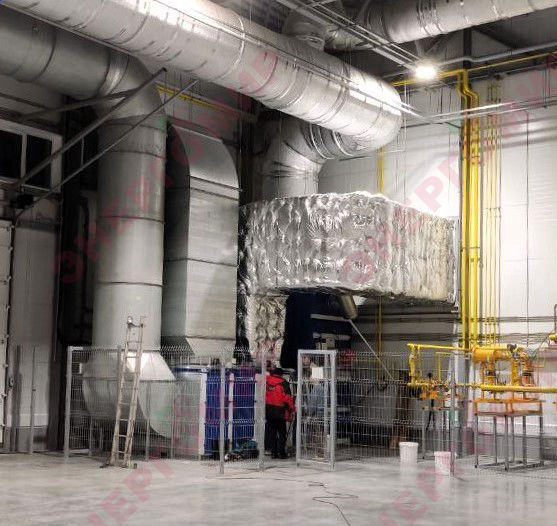

Воздухонагреватель ВТР-400: процесс наладки

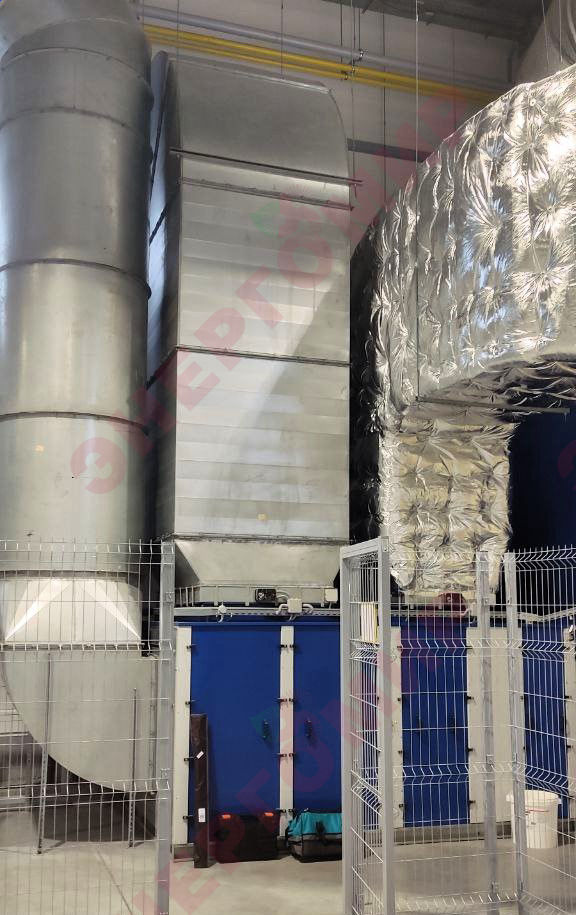

Теплогенератор ВТР-400

Теплогенератор (приточно-вытяжная установка) ВТР-600, вторая очередь

Теплогенератор ВТР-600, установленный на складе

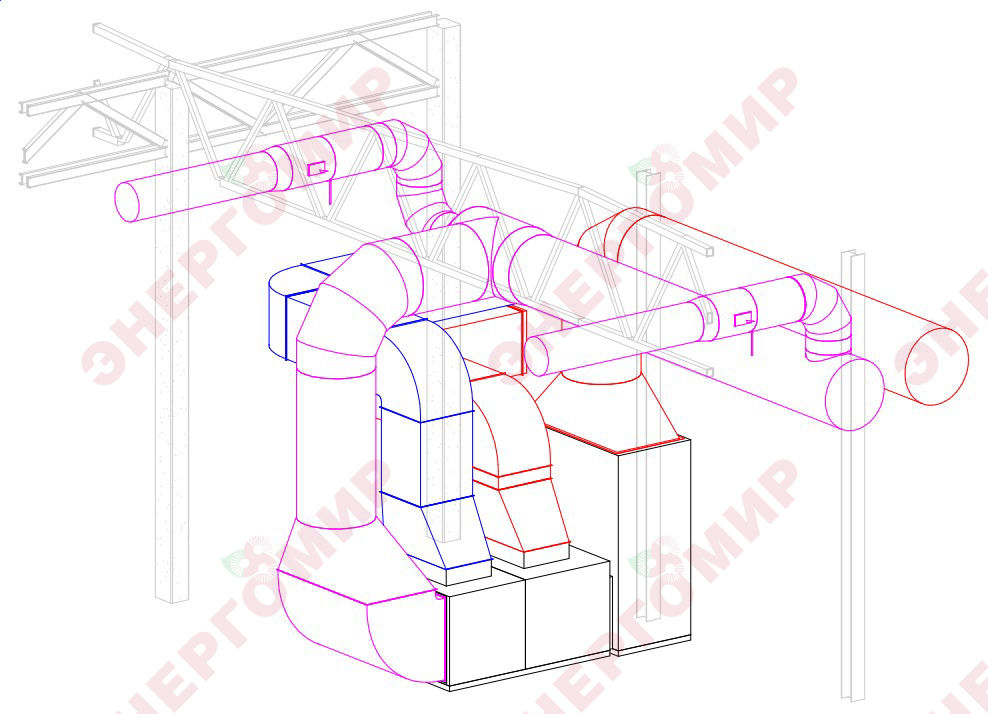

Теплогенератор ВТР-600 в проекте (фрагмент 3D вида трассировки систем)

Подключение магистральных участков системы воздушного отопления к воздухонагревателю ВТР-600

Воздухонагреватель ВТР-600 с горелкой и щитом управления

Приточно-вытяжная установка (теплогенератор) ВТР-600:
подключение магистральных участков системы воздушного отопления и вентиляции

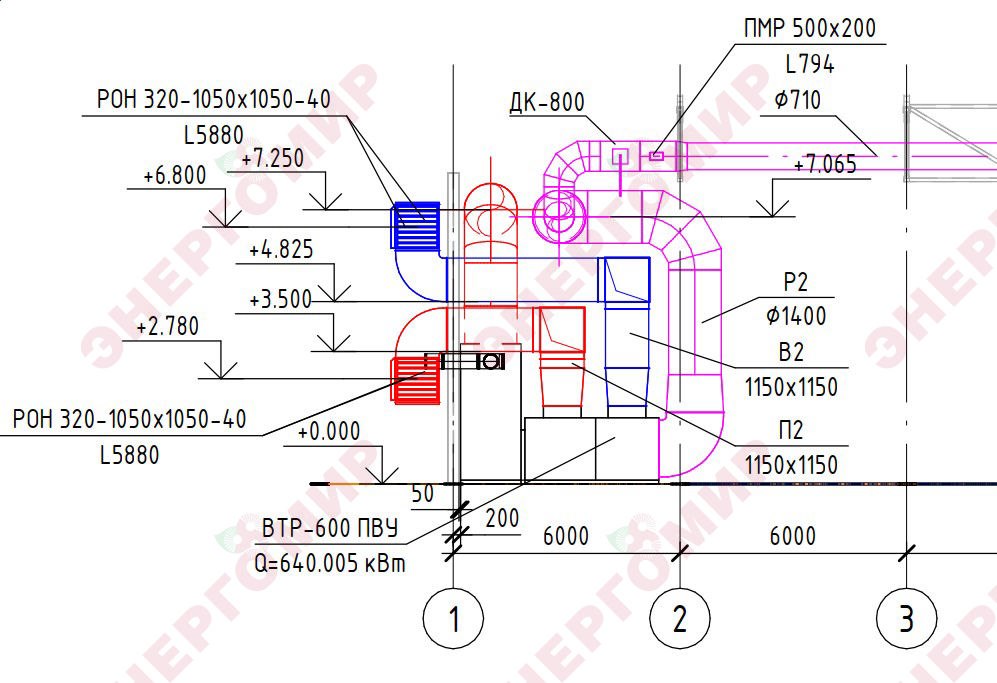

Приточно-вытяжная установка (теплогенератор) ВТР-600 в проекте:
подключение магистральных участков системы воздушного отопления и вентиляции

Воздухозаборное и вытяжное устройства: реализация

Воздухозаборное и вытяжное устройства, схема узла подключения теплогенератора в проекте

Воздуховоды систем воздушного отопления и вентиляции

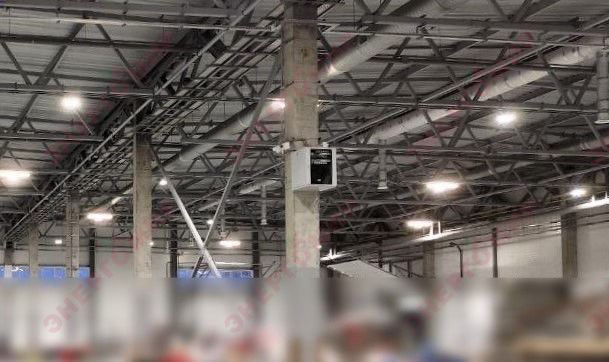

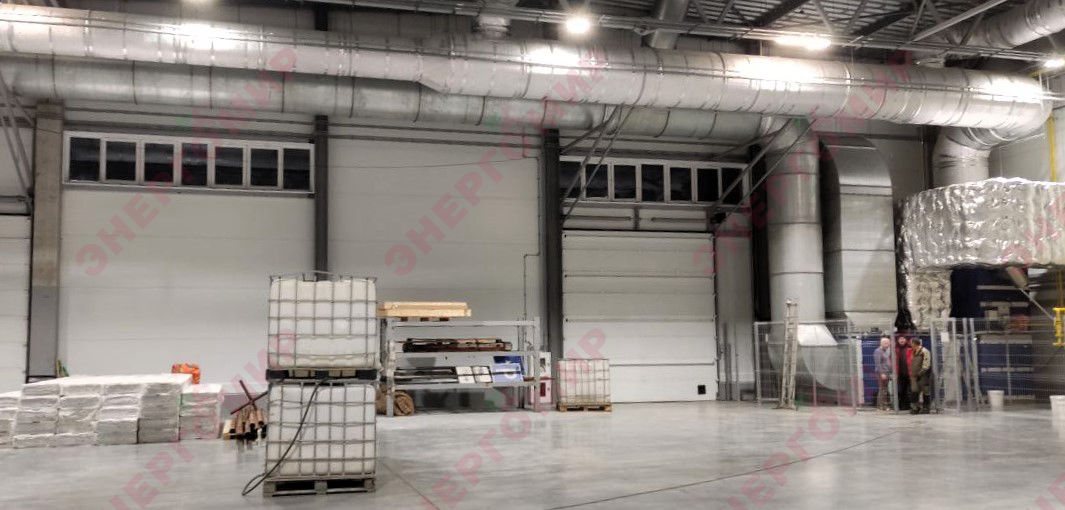

Складское помещение: воздуховоды

Складское помещение: воздуховоды

Складское помещение: воздуховоды

Складское помещение: воздуховоды

Итог

Система воздушного отопления и вентиляции склада по нашему проекту реализована и введена в эксплуатацию.
